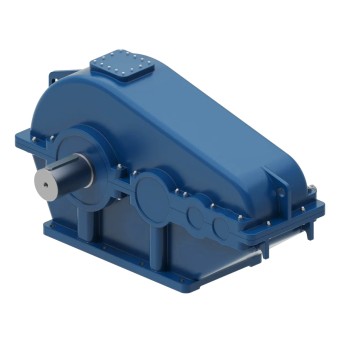

Редукторы ЦТНД

ТПЦ «Техиндустрия» предлагает цилиндрические трехступенчатые горизонтальные редукторы серии ЦТНД напрямую от производителя.

Редукторы ЦТНД-315, ЦТНД-400, ЦТНД-500 относятся к типу надежных редукторов с длительным сроком эксплуатации в сложных климатических условиях и при интенсивной нагрузке. Данный тип редукторов применяется для множества отраслей, но прежде всего в угольной промышленности. Главной особенностью редукторов ЦТНД является увеличение крутящего момента и уменьшение частоты вращения. Принцип работы основан на последовательном понижении оборотов через две зубчатые передачи. В зависимости от конструкции, может быть реализовано зацепление по стандартной технологии или по Новикову — с повышенной прочностью и плавностью хода.

ОСНОВНЫЕ ПАРАМЕТРЫ РЕДУКТОРА ЦТНД-315, 400, 500

Тип передачи - Цилиндрическая зубчатая или с зацеплением Новикова
Количество ступеней передачи - Трехступенчатый
Номинальные передаточные отношения - от 63 до 160
Номинальный крутящий момент, Н*м - от 8300 до 28500
Радиальная нагрузка, Н - от 24000 до 42200
Корпус - литой из чугуна
Производство: Россия, ООО ТПЦ «ТЕХИНДУСТРИЯ»
Соответствие стандартам: производство по ТУ, климатическое исполнение по ГОСТ 15150-69

УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРА ЦТНД:

• предварительная заливка масла требуемого объема;
• строгое соблюдение соосности и параллельности соединяемых валов;
• нагрузка постоянная и переменная, одного направления и реверсивная;
• работа постоянная или с периодическими остановками;
• вращение валов в любую сторону;
• частота вращения входного вала не должна превышать 1500 об/мин;
• атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
• климатические исполнения У, Т (для категории размещения 1…3) и климатические исполнения УХЛ и О (для категорий размещения 4) по ГОСТ 15150-69.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕДУКТОРА ЦТНД-315, ЦТНД-400, ЦТНД-500

Типоразмер редуктора	Передаточные числа	Номинальный крутящий момент на тихоходном валу, Н*м	Допускаемая радиальная консольная нагрузка на тихоходном валу, Н	Габаритные размеры, LхBхH, мм/объем	Масса (чугун), кг	Объем масла, л
ЦТНД-315	63; 80; 100; 125; 160	8300	24000	1110х585х640    0,416м³	505	25
ЦТНД-400	63; 80; 100; 125; 160	17000	32600	1408х697х820    0,805м³	940	40
ЦТНД-500	63; 80; 100; 125; 160	28500	42200	1720х845х985    1,432м³	1480	75

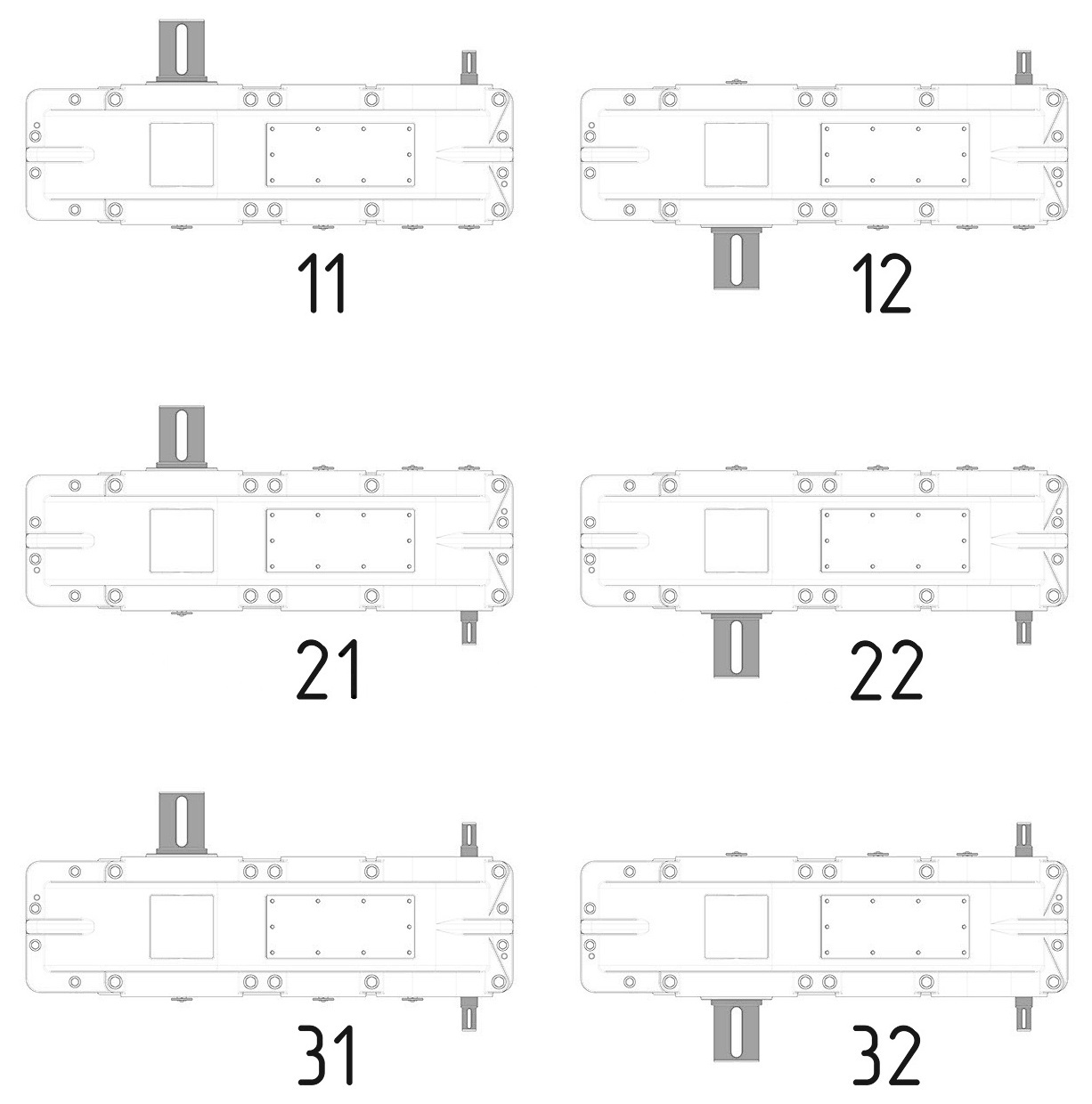

ВАРИАНТЫ СБОРКИ РЕДУКТОРА ЦТНД-315, 400, 500

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ РЕДУКТОРА ЦТНД

Пример: ЦТНД-400-63-12-У3, где:

• ЦТНД - тип редуктора (цилиндрический, трехступенчатый, с зацеплением Новикова);
• 400 - межосевое расстояние тихоходной ступени, мм;
• 63 - передаточное число;
• 12 - вариант сборки;
• У3 - климатическое исполнение и категория размещения.

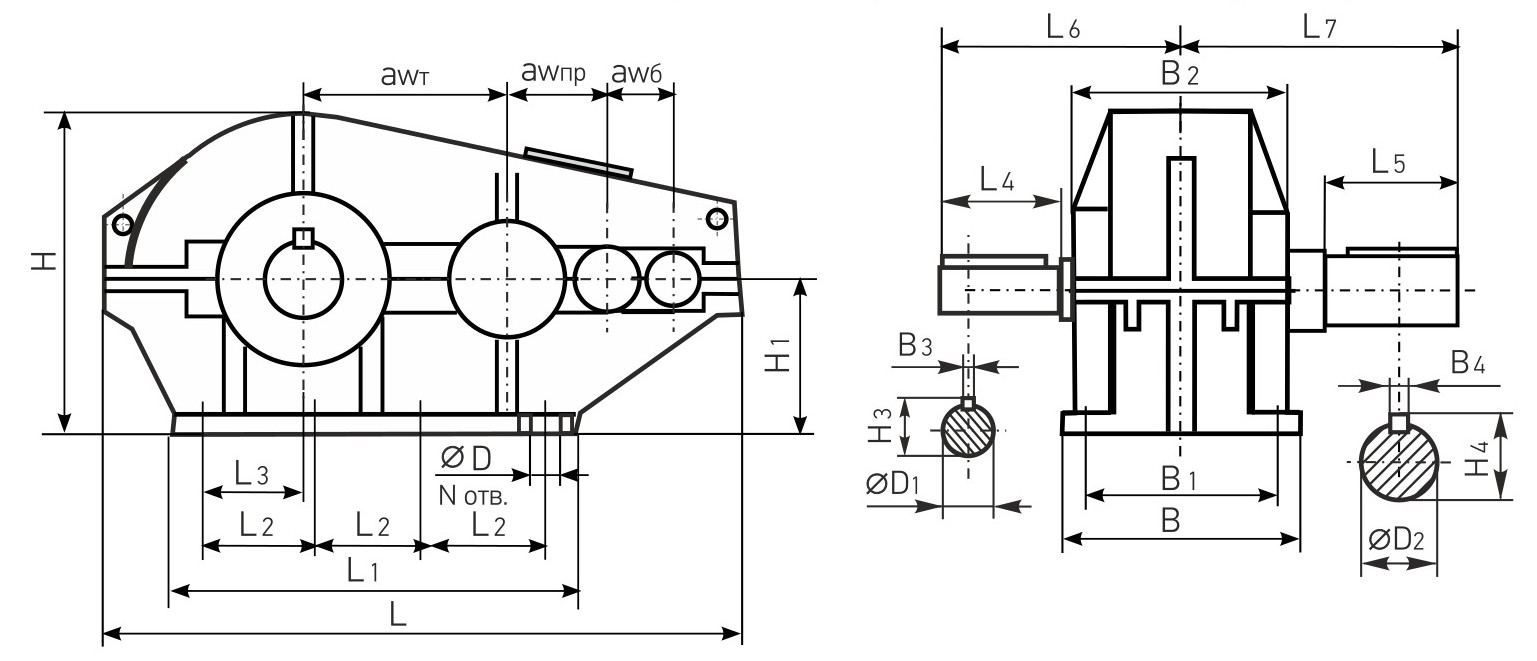

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ РЕДУКТОРА ЦТНД-315, 400, 500

ПРЕИМУЩЕСТВА РЕДУКТОРОВ ЦТНД

• Максимальный крутящий момент: Редуктор способен работать с особо тяжелыми нагрузками, что делает его универсальным для самого мощного промышленного оборудования.
• КПД 96%: Высокая эффективность преобразования энергии снижает нагрузку на двигатель и уменьшает энергопотребление оборудования даже при работе с экстремальными грузами.
• Трехступенчатая конструкция: Три последовательные пары зубчатых колес обеспечивают широкий диапазон передаточных чисел (63-160) и надежную передачу максимальных нагрузок.
• Горизонтальное исполнение: Горизонтальное расположение опорной плоскостью вниз обеспечивает стабильность работы, простоту монтажа и удобство обслуживания крупногабаритного оборудования.
• Косозубое зацепление: Использование косозубых шестерен обеспечивает плавную и тихую работу редуктора, снижает вибрацию и повышает надежность при передаче максимальных нагрузок.
• Работа в реверсивном режиме: Возможность вращения валов в любую сторону расширяет область применения редуктора в различных технологических процессах.
• Надежность в экстремальных условиях: Редуктор спроектирован для работы в условиях повышенной запыленности, вибрации, ударных нагрузок и постоянных максимальных нагрузок, характерных для горнодобывающей промышленности.
• Широкий диапазон частоты вращения: Возможность работы при частоте входного вала от 750 до 1500 об/мин позволяет использовать редуктор с различными типами приводов.
• Максимальная радиальная нагрузка: Допустимая консольная нагрузка на выходном валу позволяет работать с тяжелыми барабанами большого диаметра, шкивами и звездочками без дополнительных опор.
• Усиленная конструкция: Массивный корпус и усиленные валы обеспечивают стабильность работы при ударных нагрузках и длительный срок службы.

КАК ВЫБРАТЬ РЕДУКТОР ЦТНД?

1. Определите требуемый крутящий момент на выходном валу с учетом нагрузки приводимого механизма и коэффициента запаса.
2. Рассчитайте передаточное число как отношение частоты вращения двигателя к требуемой частоте на выходе.

3. Выберите типоразмер по таблице характеристик так, чтобы номинальный момент соответствовал расчетному.

4. Учтите режим работы — постоянная или переменная нагрузка, односторонняя или реверсивная.

5. Проверьте условия эксплуатации — температура, запыленность, влажность, вибрация.

6. Выберите климатическое исполнение — У или Т в зависимости от региона эксплуатации.

7. Определите требования к КПД — для энергоемких приводов важен высокий КПД.

8. Рассчитайте тепловой режим — для непрерывной работы проверьте допустимость температурного режима.

9. Проконсультируйтесь со специалистом для окончательного подбора оптимальной модели и схемы сборки.


МОНТАЖ И ЭКСПЛУАТАЦИЯ

При монтаже и эксплуатации редукторов ЦТНД необходимо соблюдать следующие требования:

• Редуктор устанавливается на прочное основание с обеспечением горизонтальности (отклонение не более 0,2 мм/м).
• Перед первым пуском проверить наличие масла и его уровень по маслоуказателю.
• Соединение с двигателем и приводным механизмом должно быть соосным с точностью до 0,2 мм.
• Затяжка болтов крепления должна быть равномерной с требуемым моментом затяжки.
• Обкатка редуктора — первые 2-3 часа на холостом ходу, затем 10-20 часов с нагрузкой 50-70%.
• При эксплуатации контролировать температуру корпуса, уровень масла, отсутствие вибрации и посторонних шумов.
• Не допускать работу при недостаточном уровне масла или перегреве выше 95°C.
• При появлении посторонних звуков, повышенной вибрации или утечки масла немедленно остановить и провести диагностику.
• Муфты соединения валов регулярно проверять на износ, люфт и соосность.
• Соблюдать ограничения по частоте вращения входного вала (не более номинальной).
• При работе в запыленной среде чаще проверять состояние уплотнений.
• Регулярно очищать наружные поверхности корпуса для улучшения теплоотвода.

СИСТЕМА СМАЗКИ И ОБСЛУЖИВАНИЕ

Редукторы ЦТНД оснащены надежной системой картерной смазки:

• Непроточная картерная система смазки — все передачи смазываются погружением в масляную ванну.
• Используются индустриальные масла И-20А, И-30А, И-40А, И-50А в зависимости от температуры и нагрузки.
• Для тяжелых условий могут применяться трансмиссионные масла ТАД-17И, ТАп-15В.
• Первая замена масла — через 100 часов работы (обкатка) для удаления продуктов приработки.
• Регулярная замена масла — каждые 2000-3000 часов работы или раз в год.
• Контроль уровня масла — через маслоуказательное стекло на корпусе редуктора.
• Заливка масла — через верхнее резьбовое отверстие с пробкой.
• Слив масла — через нижнее сливное отверстие с пробкой.
• Проверка затяжки болтов крепления — каждые 500 часов работы.
• Осмотр уплотнений валов — каждые 1000 часов работы.
• Контроль температуры корпуса — не должна превышать 90-95°C при работе.
• Проверка вибрации и шума — каждые 500 часов работы.
