Редукторы Ц2У

ТПЦ «Техиндустрия» предлагает цилиндрические двухступенчатые горизонтальные редукторы серии Ц2У напрямую от производителя.

Редукторы Ц2У-315Н, Ц2У-355Н, Ц2У-400Н относятся к типу надежных редукторов с длительным сроком эксплуатации в сложных климатических условиях и при интенсивной нагрузке. Данный тип редукторов применяется для множества отраслей, но прежде всего в промышленности. Главной особенностью редукторов Ц2У является увеличение крутящего момента и уменьшение частоты вращения. Принцип работы основан на последовательном понижении оборотов через две зубчатые передачи. В зависимости от конструкции, может быть реализовано зацепление по стандартной технологии или по Новикову — с повышенной прочностью и плавностью хода.

ОСНОВНЫЕ ПАРАМЕТРЫ РЕДУКТОРА Ц2У-315Н, 355Н, 400Н

Тип передачи - Цилиндрическая зубчатая или с зацеплением Новикова
Количество ступеней передачи - Двухступенчатый
Номинальные передаточные отношения - от 8 до 50
Номинальный крутящий момент, Н*м - от 7500 до 16300
Радиальная нагрузка, Н - от 22400 до 40000
Корпус - литой из чугуна
Производство: Россия, ООО ТПЦ «ТЕХИНДУСТРИЯ»
Соответствие стандартам: производство по ТУ, климатическое исполнение по ГОСТ 15150-69

УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРА Ц2У:

• предварительная заливка масла требуемого объема;
• строгое соблюдение соосности и параллельности соединяемых валов;
• нагрузка постоянная и переменная, одного направления и реверсивная;
• работа постоянная или с периодическими остановками;
• вращение валов в любую сторону;
• частота вращения входного вала не должна превышать 1500 об/мин;
• атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
• климатические исполнения У, Т (для категории размещения 1…3) и климатические исполнения УХЛ и О (для категорий размещения 4) по ГОСТ 15150-69.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕДУКТОРА Ц2У-315Н, Ц2У-355Н, Ц2У-400Н

Типоразмер редуктора	Передаточные числа	*Номинальный крутящий момент на тихоходном валу, Нм**	Допускаемая радиальная консольная нагрузка на быстроходном валу, Н	Допускаемая радиальная консольная нагрузка на тихоходном валу, Н	Габаритные размеры, LхBхH, мм/объем	Масса (чугун), кг	Объем масла, л
Ц2У-315Н	8; 10; 12,5; 16; 20; 25; 31,5; 40; 50	7500...8100	2000/4000	22400/26800	1045х720х685 0,515м³	510	40
Ц2У-355Н	8; 10; 12,5; 16; 20; 25; 31,5; 40; 50	14000	3150/5600	40000/50000	1170х760х740 0,658м³	700	60
Ц2У-400Н	8; 10; 12,5; 16; 20; 25; 31,5; 40; 50	14600...16300	3150/7100	31500/37800	1320х880х835 0,970м³	930	90

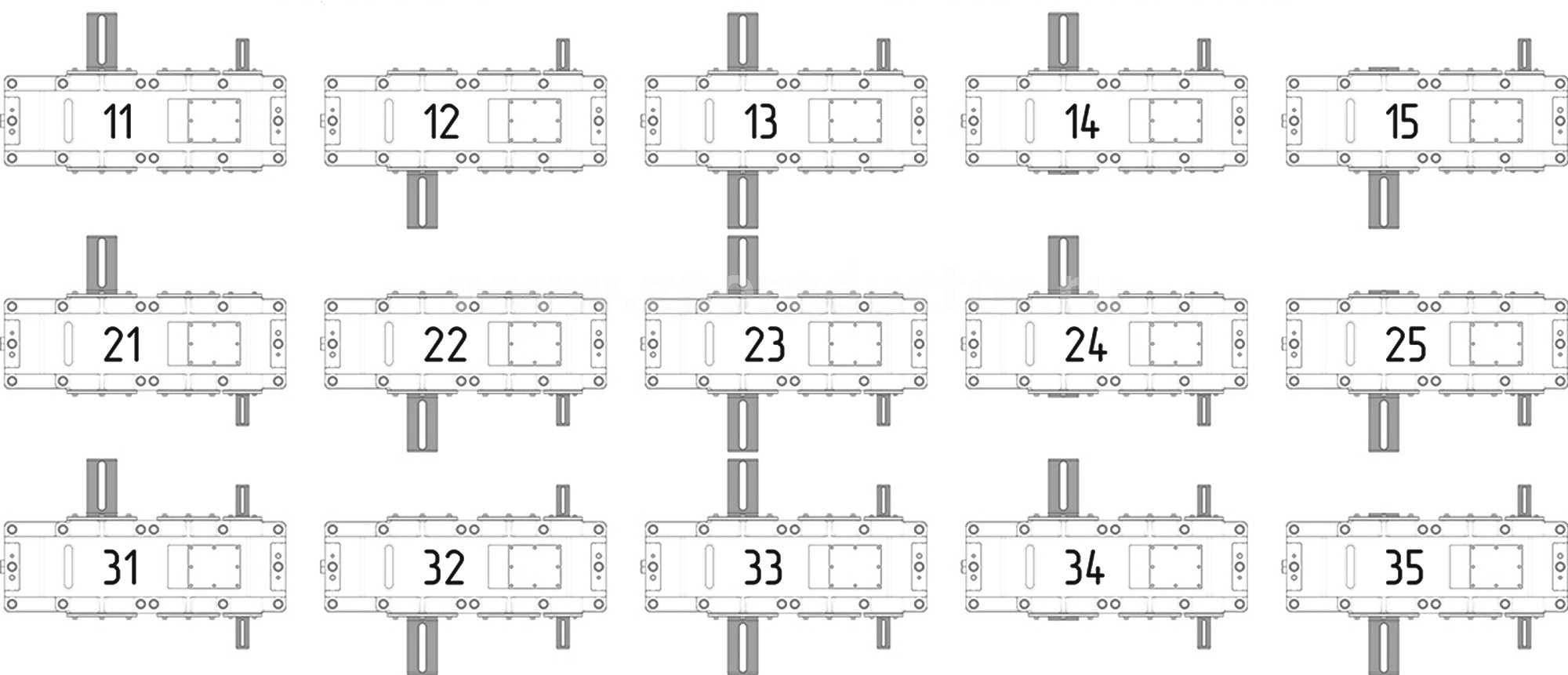

ВАРИАНТЫ СБОРКИ РЕДУКТОРА Ц2У-315Н, 355Н, 400Н

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ РЕДУКТОРА Ц2У

Пример: Ц2У-400Н-50-12-К/Ц-У3, где:

• Ц2У - тип редуктора (цилиндрический двухступенчатый);
• 400 - межосевое расстояние второй ступени, мм;
• Н - зацепление Новикова;
• 50 - передаточное число;
• 12 - вариант сборки;
• К - вариант исполнения конца быстроходного вала;
• Ц - вариант исполнения конца тихоходного вала;
• У3 - климатическое исполнение и категория размещения.

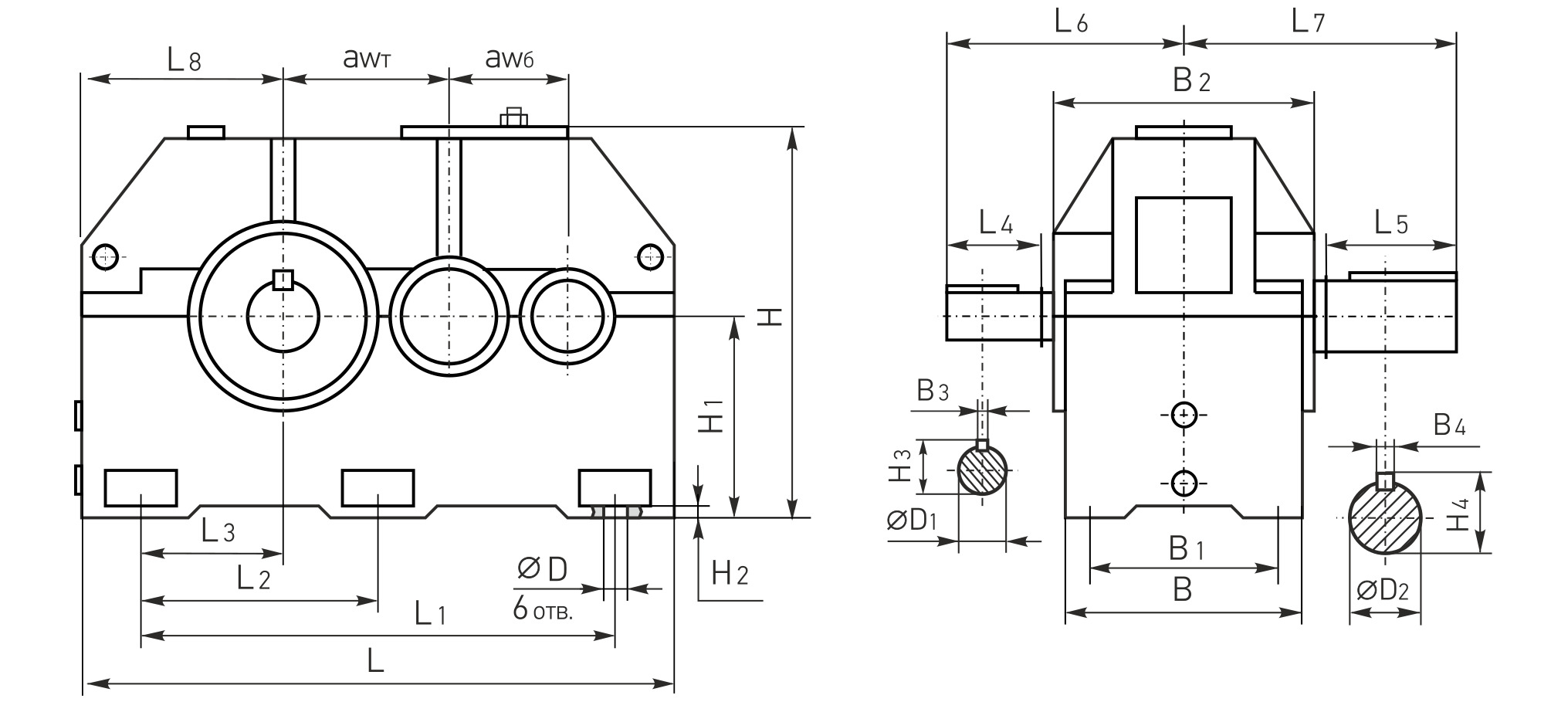

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ РЕДУКТОРА Ц2У-315Н, 355Н, 400Н

Типоразмер	aw_б	aw_т	L	L₁	L₂	L₃	L₄	L₅	L₆	L₇	L₈	ØD	ØD₁	ØD₂	Н	Н₁	Н₂	H₃	H₄	В	В₁	В₂	В₃	В₄
Ц2У-315НМ	200	315	1045	740	370	215	110	210	300	420	360	28	50k6	110m6	685	335	35	53,5	116	340	260	395	14	28
Ц2У-355	225	355	1170	850	425	250	110	210	320	440	400	28	55m6	125m6	740	375	35	59	132	360	280	435	16	32
Ц2У-400НМ	250	400	1320	950	475	280	140	250	380	500	450	35	60m6	140m6	835	425	42	64	148	410	330	475	18	36

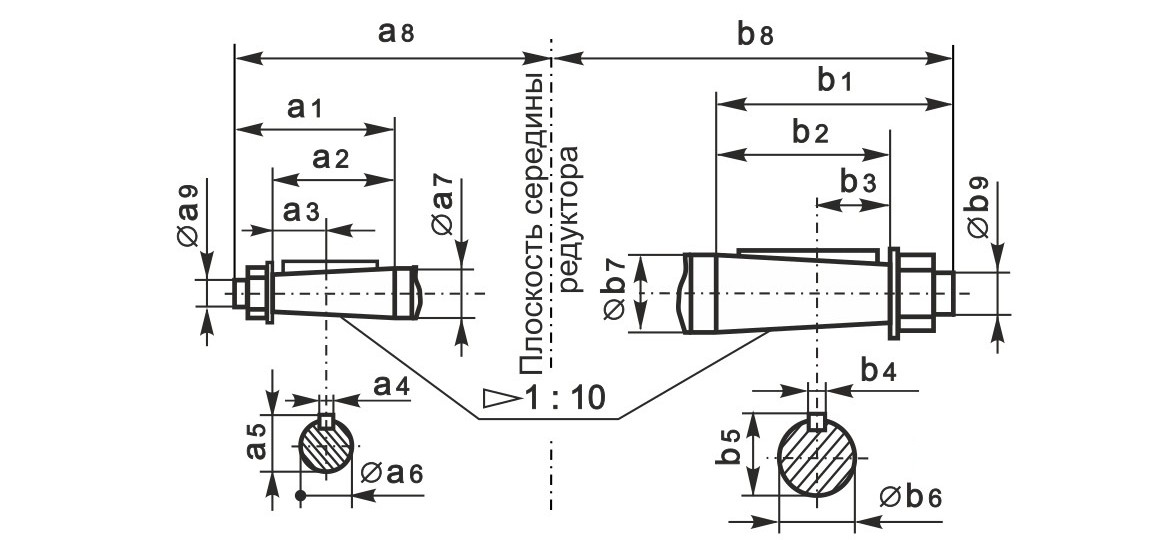

РАЗМЕРЫ КОНЦОВ ВХОДНЫХ И ВЫХОДНЫХ КОНИЧЕСКИХ ВАЛОВ

Типоразмер	a₁	a₂	a₃	a₄	a₅	Øa₆	Øa₇	a₈	Øa₉	b₁	b₂	b₃	b₄	b₅	Øb₆	Øb₇	b₈	Øb₉
Ц2У-315НМ	110	82	41	12	48,9	45,9	50	300	М36 х3	210	165	82,5	25	106,75	101,75	110	420	М80 х4
Ц2У-355	110	82	41	14	54,4	50,9	55	320	М36 х3	210	165	82,5	28	122,75	116,75	125	440	М90 х4
Ц2У-400НМ	140	105	52,5	16	58,75	54,75	60	380	М42 х3	250	200	100	32	137	130	140	500	М100 х4

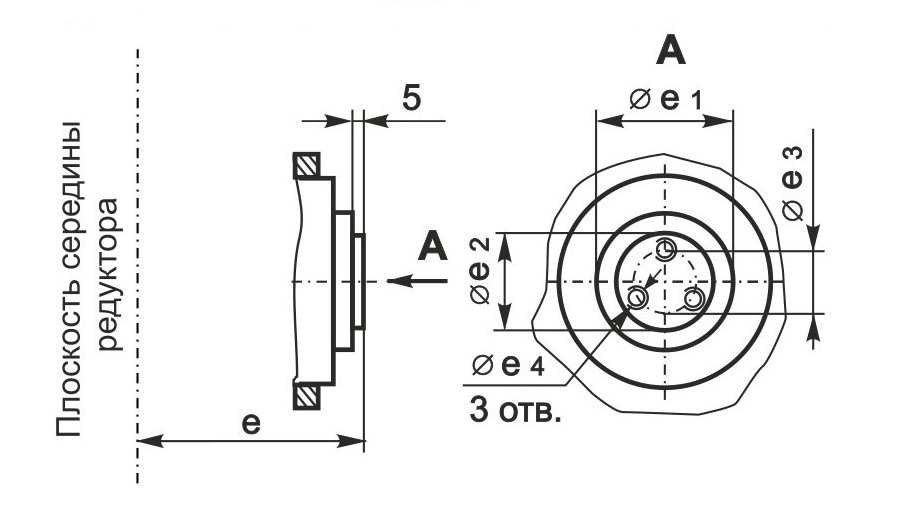

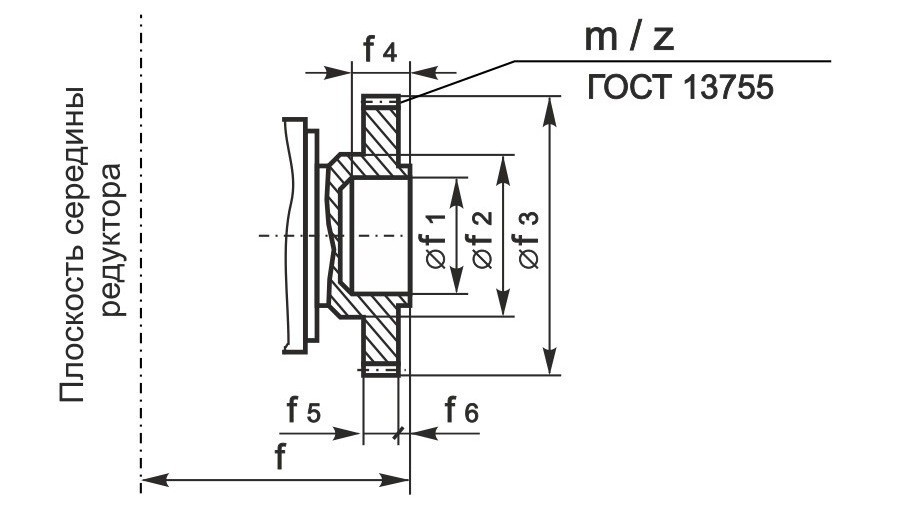

РАЗМЕРЫ КОНЦА ТИХОХОДНОГО ВАЛА В ВИДЕ ЗУБЧАТОЙ ПОЛУМУФТЫ	РАЗМЕРЫ КОНЦА ТИХОХОДНОГО ВАЛА ДЛЯ ПРИСОЕДИНЕНИЯ ПРИБОРОВ И АВТОМАТИКИ (ДЛЯ РЕДУКТОРОВ Ц2У-315НМ, Ц2У-400НМ)

Типоразмер	f	Øf₁	Øf₂	Øf₃	f₄	f₅	f₆	m	z	Индекс муфты	e	Øe₁	Øe₂	Øe₃	Øe₄
Ц2У-315НМ	275	110F8	170d11	252	60	30	10	6	40	М	200	110h10	75h8	55	M8-7H
Ц2У-355	310	110F8	170d11	294	65	35	12,5	7	40	М	235	130h10	75h9	55	M8-7H
Ц2У-355	322	170F8	260d11	348	68	40	12	6	56	М1	235	130h10	75h9	55	M8-7H
Ц2У-400НМ	335	150F8	215d11	336	65	40	15	8	40	М	240	140h10	75h9	55	M8-7H
Ц2У-400НМ	335	170F8	260d11	348	68	40	12	6	56	М1	240	140h10	75h9	55	M8-7H

ПРЕИМУЩЕСТВА РЕДУКТОРОВ Ц2У

Зацепление Новикова: Уникальная передача с точечным контактом зубьев обеспечивает на 40-60% большую нагрузочную способность по сравнению с обычными эвольвентными передачами при тех же габаритах.
Высокий КПД (96%): Эффективное преобразование механической энергии с минимальными потерями даже при экстремально высоких нагрузках.
Сверхвысокий крутящий момент: Номинальный момент от 7500 до 16300 Нм при непрерывной работе позволяет использовать редуктор в самых тяжелых условиях эксплуатации.
Увеличенный ресурс работы: Зацепление Новикова обеспечивает повышенную износостойкость и долговечность зубчатых колес, что особенно важно при работе с абразивными материалами и ударными нагрузками.
Максимально усиленная конструкция: Двухступенчатая передача с качественными закаленными зубчатыми колесами из легированной стали и массивный чугунный корпус обеспечивают стабильную работу в течение десятилетий эксплуатации.
Расширенный диапазон передаточных чисел: Передаточные числа от 8 до 50 позволяют подобрать редуктор под практически любое сверхтяжелое промышленное приложение с различными требованиями к скорости и крутящему моменту.
Ремонтопригодность: Классическая конструкция и распространение редукторов серии Ц2У означает наличие запасных частей и возможность ремонта специализированными сервисами.
Работа в реверсивном режиме: Возможность работы с переменным направлением вращения вала расширяет область применения редуктора в технологических процессах.
Работа в круглосуточном режиме: Редуктор способен работать непрерывно в течение 24 часов на протяжении многих лет при условии надлежащего обслуживания и смазки.
Максимальная нагрузочная способность валов: Допустимая радиальная нагрузка на выходном валу от 22400 до 40000 позволяет устанавливать крупные шкивы, звездочки и другие элементы передачи без риска повреждения вала.
Широчайший диапазон мощностей: Редуктор совместим с электродвигателями мощностью от 23,5 до 157 кВт, что позволяет подобрать оптимальную конфигурацию для любого применения высокой мощности.

КАК ВЫБРАТЬ РЕДУКТОР Ц2У?

Определите требуемый крутящий момент на выходном валу исходя из характеристик приводимого механизма.
Рассчитайте передаточное число как отношение частоты вращения двигателя к требуемой частоте на выходе.
Выберите схему сборки в зависимости от требуемого положения входного и выходного валов.
Учтите условия эксплуатации — температурный режим, влажность, запыленность.
Проконсультируйтесь со специалистом для уточнения всех параметров и выбора оптимальной модели.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ РЕДУКТОРОВ Ц2У

Редукторы Ц2У требуют регулярного обслуживания при условии соблюдения рекомендаций производителя: Регулярные операции обслуживания:

Проверка уровня масла в редукторе через контрольное стекло или щуп (еженедельно или каждые 50-100 часов работы при экстремальных нагрузках).
Первая замена масла проводится через 50-100 часов работы (период обкатки). Это критически важно для зацепления Новикова.
Последующие замены масла выполняются каждые 2000-3000 часов работы или ежегодно, в зависимости от условий эксплуатации. При работе в экстремально тяжелых условиях (высокая запыленность, ударные нагрузки, высокие температуры) замена проводится чаще – каждые 1500-2000 часов.
Визуальная проверка на наличие протеканий масла через уплотнения валов и разъемы корпуса.
Проверка температуры корпуса редуктора в процессе работы (не должна превышать 80°C). При высоких нагрузках рекомендуется установка термодатчиков.
Проверка затяжки крепления редуктора к основанию и состояния фундаментных болтов (критически важно при вибрационных и ударных нагрузках).
Проверка чистоты сапуна (вентиляционной отдушины) для предотвращения повышения давления внутри корпуса.
Контроль состояния муфт и соединительных элементов привода.
Проверка состояния подшипников по уровню вибрации и температуре с использованием вибродиагностики.
Анализ качества масла (рекомендуется проводить лабораторный анализ каждые 6-12 месяцев для выявления продуктов износа).
Контроль бокового зазора в зацеплении Новикова (проверяется специалистами при плановых ремонтах).

Признаки неисправности:

Необычные звуки (скрежет, стук, гул) или повышенная вибрация при работе редуктора.
Протечка масла из-под крышки или через уплотнения валов.
Повышение температуры корпуса выше допустимых значений (более 80°C).
Снижение КПД (двигатель работает с повышенной нагрузкой, потребляет больше электроэнергии).
Заклинивание или затрудненное вращение выходного вала.
Появление металлической стружки в масле при сливе.
Потемнение или изменение консистенции масла (признак перегрева или загрязнения).
Повышение уровня вибрации, измеряемое вибродатчиками.
Увеличение бокового зазора в зацеплении (признак износа зубьев).
