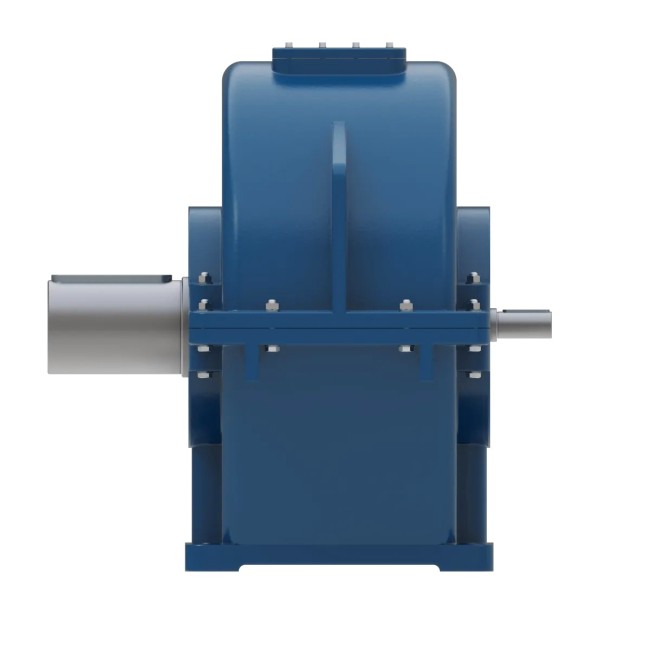

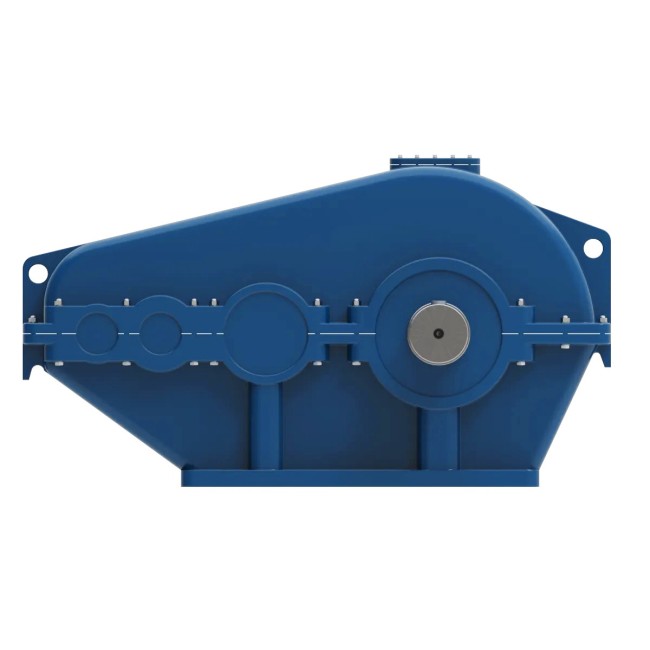

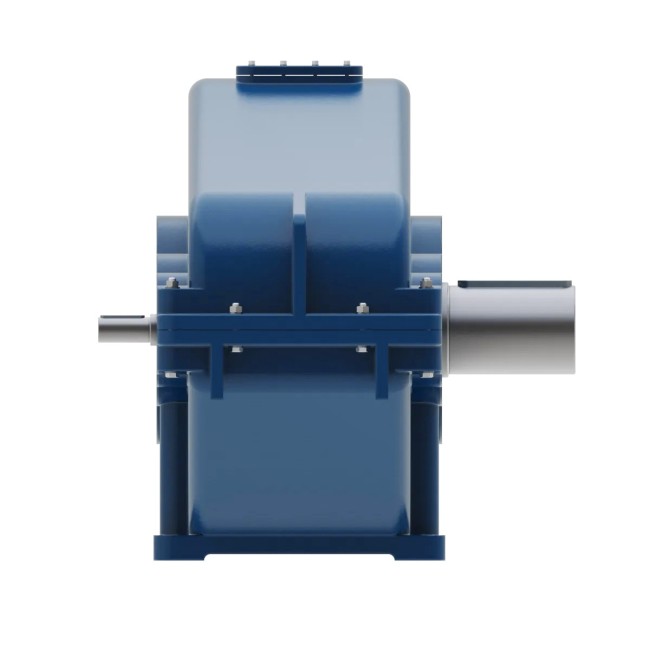

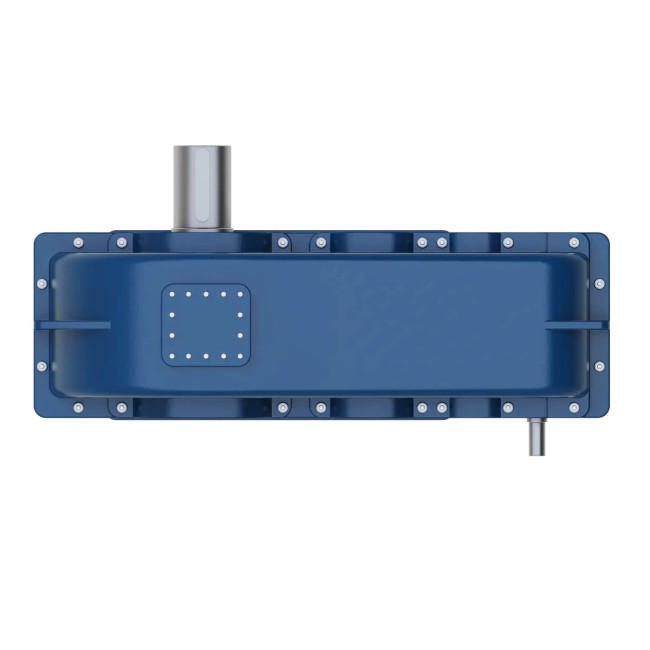

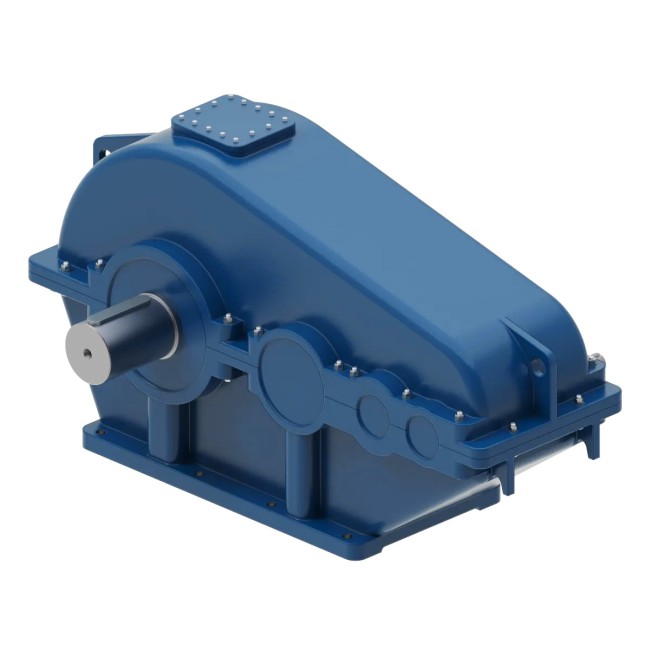

РЕДУКТОР ЦТНД-315 11, 63

ОСНОВНЫЕ ПАРАМЕТРЫ РЕДУКТОРА ЦТНД-315

Тип передачи - Цилиндрический
Количество ступеней передачи - Трехступенчатый
Номинальные передаточные отношения - 63; 80; 100; 125; 160
Межосевое расстояние, мм - 315
Номинальный крутящий момент, Н*м - 8300
Масса (чугун), кг - 505
Ориентировочный объем масла, л - 25
Производство: Россия, ООО ТПЦ «ТЕХИНДУСТРИЯ»
Соответствие стандартам: производство по ТУ, климатическое исполнение по ГОСТ 15150-69

УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРОВ

• предварительная заливка масла требуемого объема;
• строгое соблюдение соосности и параллельности соединяемых валов;
• нагрузка постоянная и переменная, одного направления и реверсивная;
• работа постоянная или с периодическими остановками;
• вращение валов в любую сторону;
• частота вращения входного вала не должна превышать 1500 об/мин;
• атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
• климатические исполнения У, Т (для категории размещения 1…3) и климатические исполнения УХЛ и О (для категорий размещения 4) по ГОСТ 15150-69.

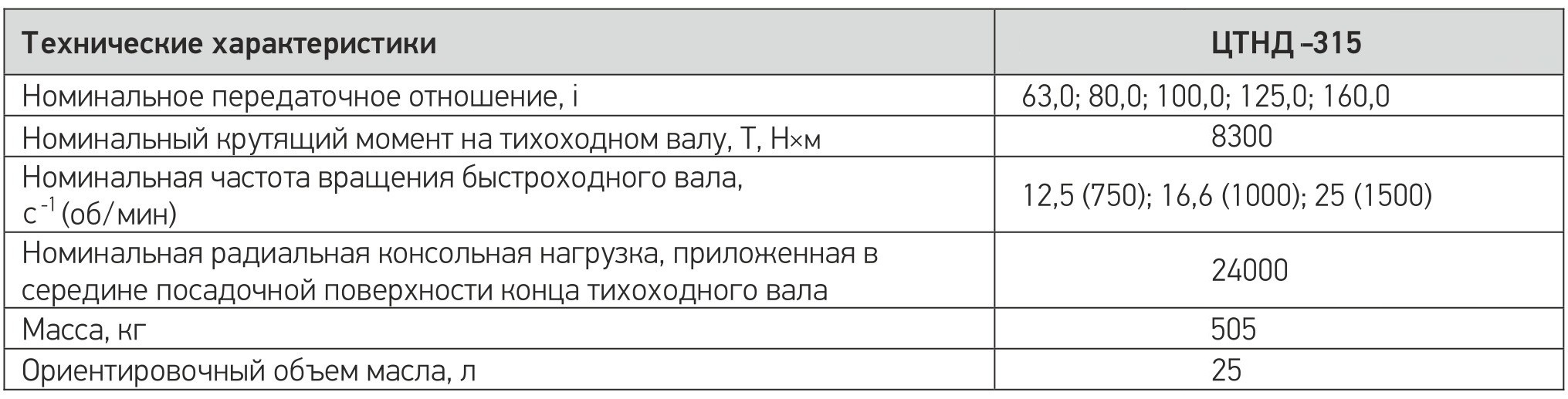

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕДУКТОРА ЦТНД-315

Примечание:
 Возможно изготовление любых концов валов и сборок, под индивидуальный заказ.
 Для двухконцевых исполнений валов, значения радиально консольных нагрузок должны быть снижены на 50%.
 При реверсивном режиме работы, и в случае применения редуктора в механизмах повышенной ответственности, крутящий момент на выходном валу должен быть понижен на 30%.
 При эксплуатации редукторов в повторно-кратковременном режиме работы, без остановок свыше 30 минут, режим считать непрерывным.
 Допускаемое отклонение передаточного отношения редуктора - 5%.

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ РЕДУКТОРА ЦТНД-315

Пример: ЦТНД-315-63-12-У3, где:

• ЦТНД - тип редуктора (цилиндрический, трехступенчатый, с зацеплением Новикова);
• 315 - межосевое расстояние тихоходной ступени, мм;
• 63 - передаточное число;
• 12 - вариант сборки;
• У3 - климатическое исполнение и категория размещения.

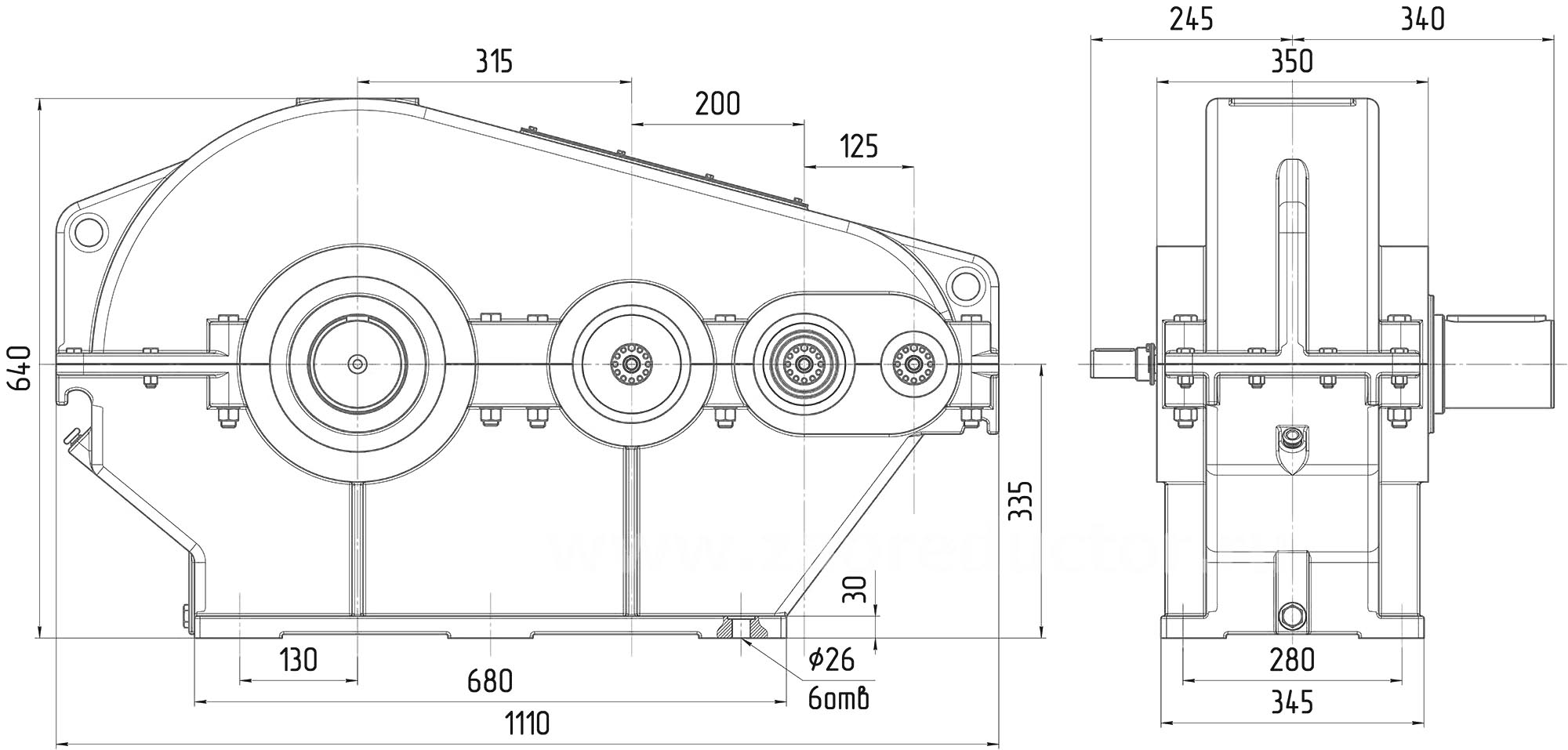

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ РЕДУКТОРА ЦТНД-315

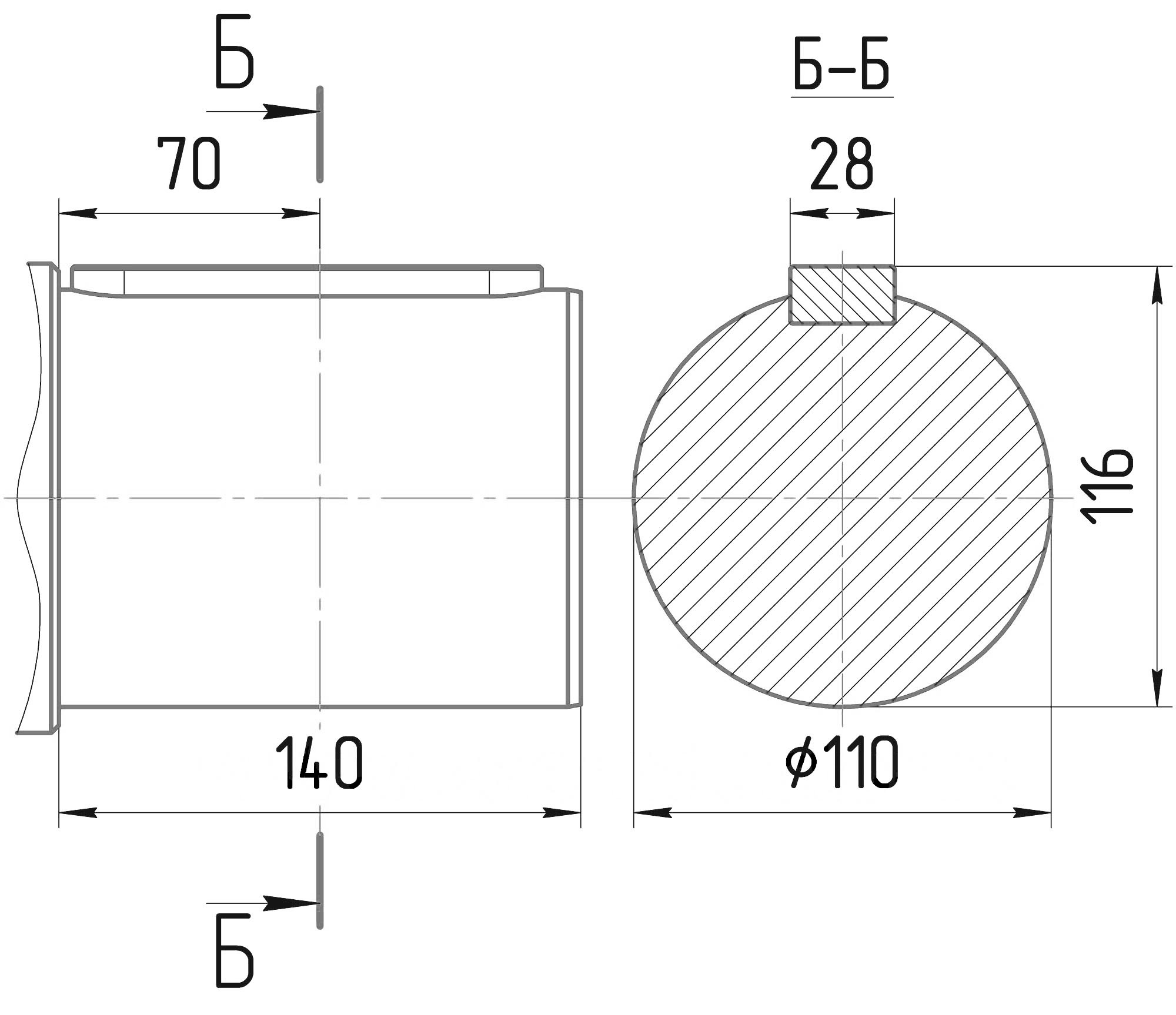

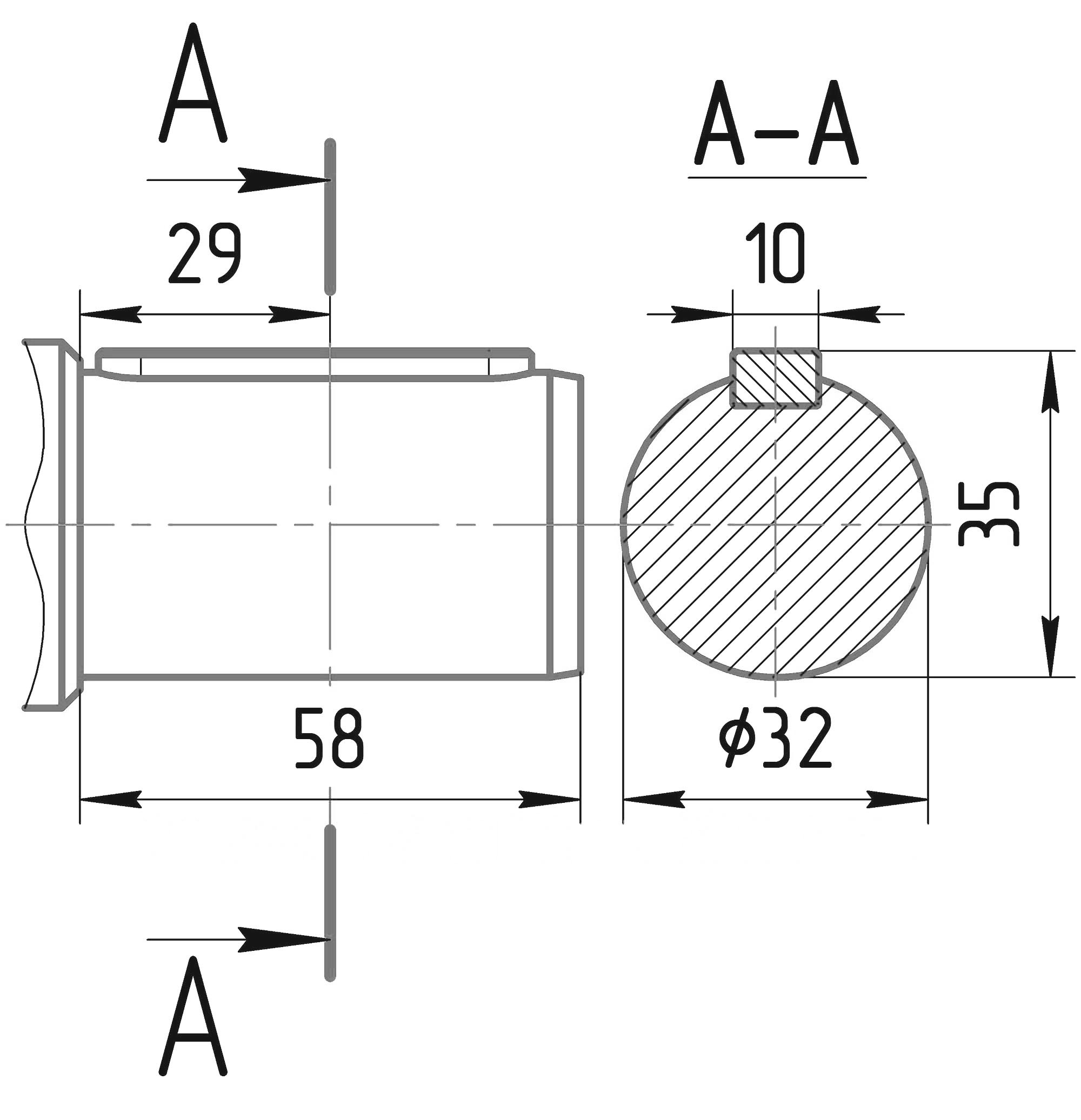

РАЗМЕРЫ ЦИЛИНДРИЧЕСКИХ КОНЦОВ ВАЛОВ

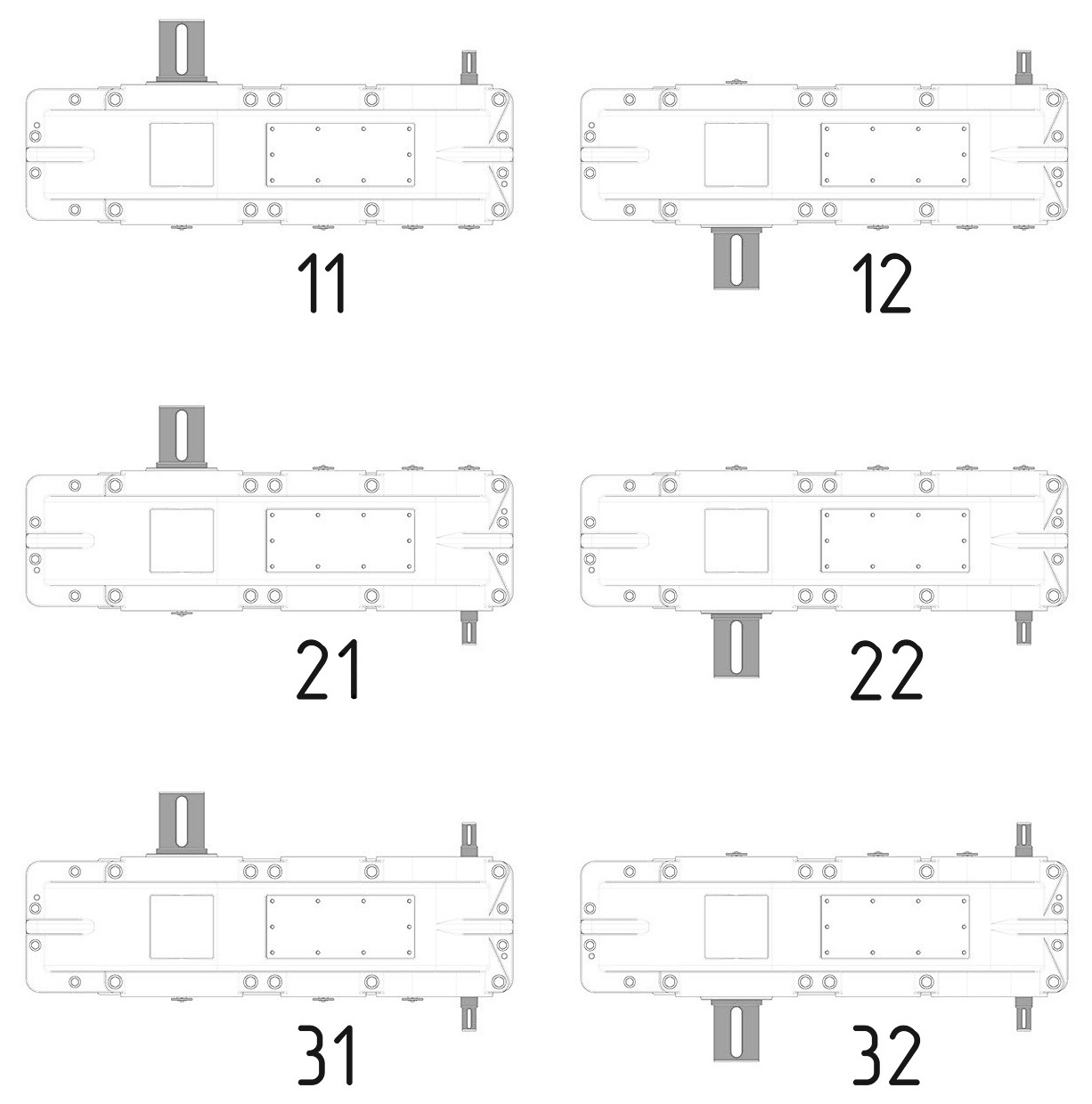

ВАРИАНТЫ СБОРКИ РЕДУКТОРА ЦТНД-315

МАТЕРИАЛЫ И ИСПОЛНЕНИЕ

Зубчатые колеса редуктора ЦТНД-315 изготавливаются из конструкционной легированной стали с термообработкой и косозубым эвольвентным зацеплением, что обеспечивает высокую надежность при работе в условиях повышенных нагрузок и тяжелых условий эксплуатации. Корпус редуктора изготавливается из чугуна СЧ20, обеспечивая повышенную прочность, виброустойчивость и долговечность при работе с тяжелыми грузами. Редуктор выполнен в горизонтальном исполнении с расположением опорной плоскостью вниз, что обеспечивает стабильность работы и простоту монтажа на фундамент или раму оборудования.

ПРЕИМУЩЕСТВА РЕДУКТОРА ЦТНД-315

• Высокий крутящий момент (8300 Нм): Редуктор способен работать с тяжелыми нагрузками, что делает его универсальным для горнодобывающей и угольной промышленности.
• КПД 96%: Высокая эффективность преобразования энергии снижает нагрузку на двигатель и уменьшает энергопотребление оборудования даже при работе с тяжелыми грузами.
• Трехступенчатая конструкция: Три последовательные пары зубчатых колес обеспечивают широкий диапазон передаточных чисел (63-160) и надежную передачу высоких нагрузок.
• Горизонтальное исполнение: Горизонтальное расположение опорной плоскостью вниз обеспечивает стабильность работы, простоту монтажа и удобство обслуживания крупногабаритного оборудования.
• Косозубое зацепление: Использование косозубых шестерен обеспечивает плавную и тихую работу редуктора, снижает вибрацию и повышает надежность при передаче максимальных нагрузок.
• Работа в реверсивном режиме: Возможность вращения валов в любую сторону расширяет область применения редуктора в различных технологических процессах.
• Надежность в экстремальных условиях: Редуктор спроектирован для работы в условиях повышенной запыленности, вибрации, ударных нагрузок и постоянных максимальных нагрузок, характерных для горнодобывающей промышленности.
• Широкий диапазон частоты вращения: Возможность работы при частоте входного вала от 750 до 1500 об/мин позволяет использовать редуктор с различными типами приводов.
• Максимальная радиальная нагрузка: Допустимая консольная нагрузка на выходном валу 24000 Н позволяет работать с тяжелыми барабанами большого диаметра, шкивами и звездочками без дополнительных опор.
• Усиленная конструкция: Массивный корпус весом 505 кг и усиленные валы обеспечивают стабильность работы при ударных нагрузках и длительный срок службы.

КАК ВЫБРАТЬ РЕДУКТОР ЦТНД-315?

При выборе редуктора ЦТНД-315 необходимо учитывать следующие параметры:

1. Требуемое передаточное число: Рассчитывается как отношение частоты вращения входного вала к требуемой частоте на выходе. Для редуктора ЦТНД-315 доступны значения: 63, 80, 100, 125, 160.
2. Тип нагрузки: Номинальный крутящий момент 8300 Нм при постоянной нагрузке и непрерывном режиме работы. Редуктор спроектирован для работы в условиях постоянной нагрузки.
3. Частота вращения входного вала: Номинальная частота 1500 об/мин, допустимый диапазон от 750 до 1500 об/мин в зависимости от типа привода и передаточного числа.
4. Условия эксплуатации: Редуктор предназначен для горизонтального расположения опорной плоскостью вниз. Климатическое исполнение У, Т для категории размещения 1-3 и УХЛ, О для категории 4 по ГОСТ 15150.
5. Консольная нагрузка: При выборе необходимо учитывать радиальную нагрузку на выходной вал (до 24000 Н) в зависимости от диаметра барабана или шкива.
6. Монтажная схема: Определяет способ установки редуктора на фундамент или раму оборудования, а также расположение входного и выходного валов.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ

Редуктор ЦТНД-315 требует регулярного обслуживания при условии соблюдения рекомендаций производителя: Регулярные операции обслуживания:

• Проверка уровня масла в редукторе (еженедельно при интенсивной эксплуатации).
• Смена масла в редукторе (каждые 2000-3000 часов работы или ежегодно).
• Визуальная проверка на наличие протеканий масла через уплотнения.
• Проверка температуры корпуса редуктора (не должна превышать 80°C).
• Проверка крепления редуктора к фундаменту или раме.
• Контроль вибрации и посторонних шумов при работе.
• Проверка состояния уплотнений валов.
• Контроль затяжки болтовых соединений.

Признаки неисправности:

• Необычные звуки, стуки или повышенная вибрация при работе.
• Протечка масла из-под крышек или уплотнений валов.
• Повышение температуры корпуса выше нормы.
• Снижение КПД (двигатель работает с повышенной нагрузкой).
• Увеличение люфта валов.
• Появление металлической стружки в масле при сливе.
• Затрудненное вращение валов.
