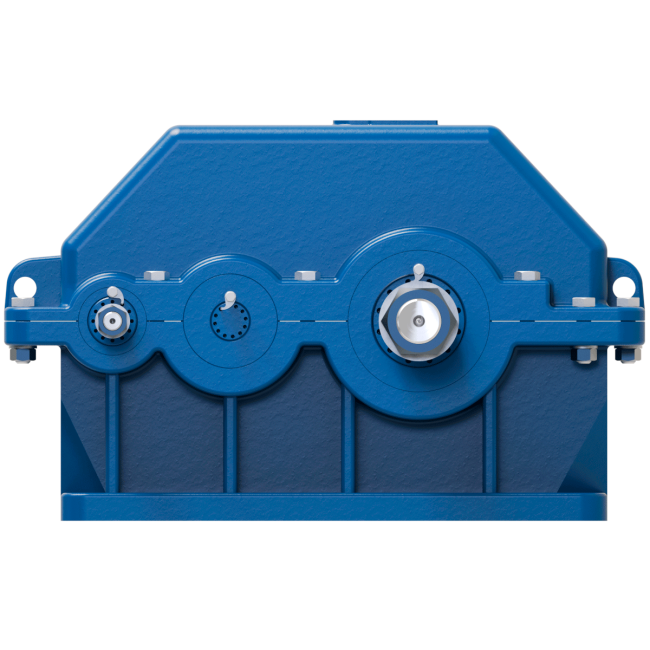

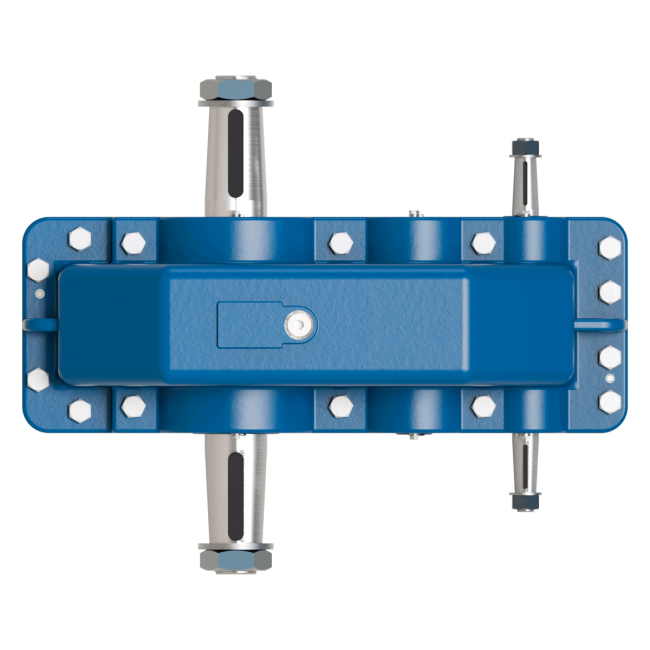

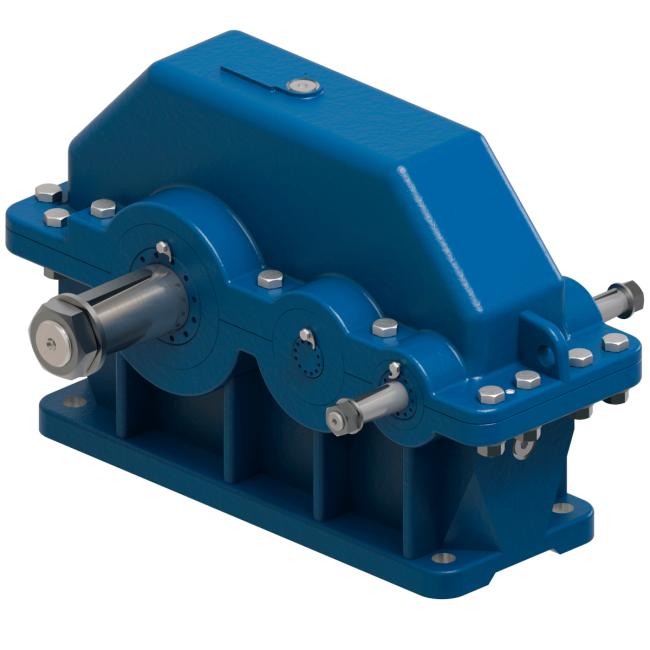

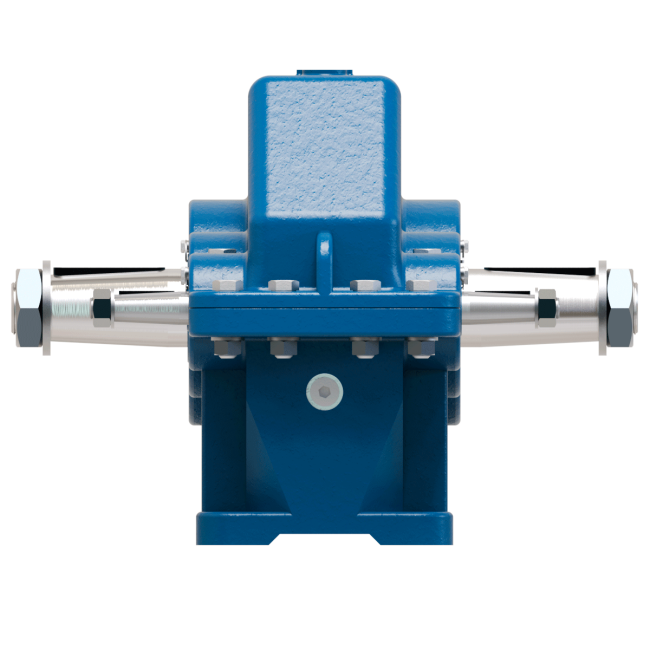

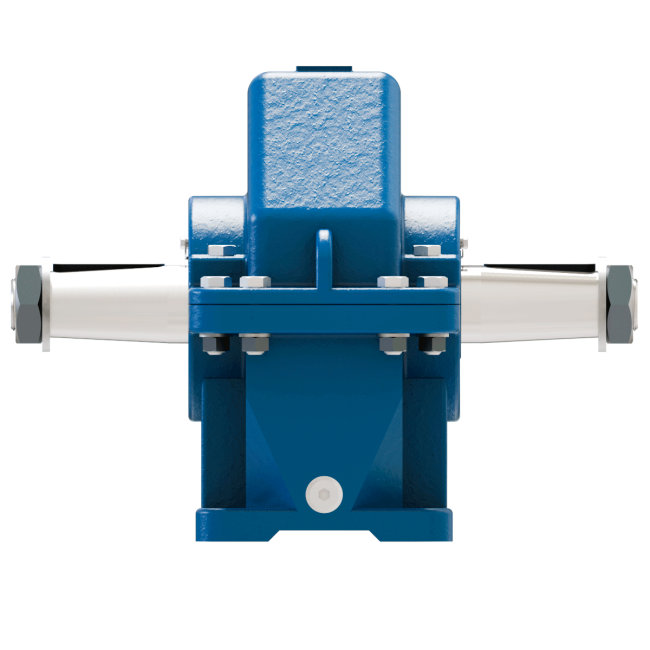

РЕДУКТОР 1Ц2У-160 (Ц2У-160)

Технические характеристики редуктора

Тип передачи - Цилиндрический
Количество ступеней передачи - Двухступенчатый
Номинальные передаточные отношения - 8; 10; 12,5; 16; 20; 25; 31,5; 40
Расположение осей - Параллельное
Номинальный крутящий момент, Н*м - 1250
Масса, кг - 97
Номинальная радиальная нагрузка на входном валу, Н - 1000
Номинальная радиальная нагрузка на выходном валу, Н - 9000
КПД, % - 97

Условия применения редукторов

• нагрузка постоянная и переменная, одного направления и реверсивная;
• работа длительная или с периодическими остановками;
• вращение валов в любую сторону;
• частота вращения входного вала не должна превышать 1800 об/мин.;
• атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг /куб.м.;
• климатические исполнения У, Т (для категории размещения 1…3) и климатические исполнения УХЛ и О (для категорий размещения 4) по ГОСТ 15150-69.

Условные обозначения

Пример: 1Ц2У-160-12,5-32-КЦ-У3, где:

• 1Ц2У - тип редуктора;
• 160 - межосевое расстояние второй ступени, мм;
• 12,5 - номинальное передаточное число;
• 32 - вариант сборки;
• КЦ - вариант исполнения валов;
• У3 - климатическое исполнение и категория размещения.

Габаритные и присоединительные размеры 1Ц2У-160

Входной вал редуктора

Выходной вал редуктора

Техническое обслуживание редуктора 1Ц2У-160

Проведение процедуры своевременное технического обслуживания и профилактического ремонта является гарантией длительного срока службы редуктора 1Ц2У без потери заложенной эффективности. Процесс обслуживания состоит в ряде этапов: проверка уровня и качества используемого смазочного материала (при необходимости – частичная или полная замена), регулировка положения подшипников, а также проверка закрепления болтов конструкции, что в совокупности позволяет содержать редуктор 1Ц2У-160 в прекрасном рабочем состоянии. Срок реализации технического обслуживания – не реже 1 раза в три месяца.
