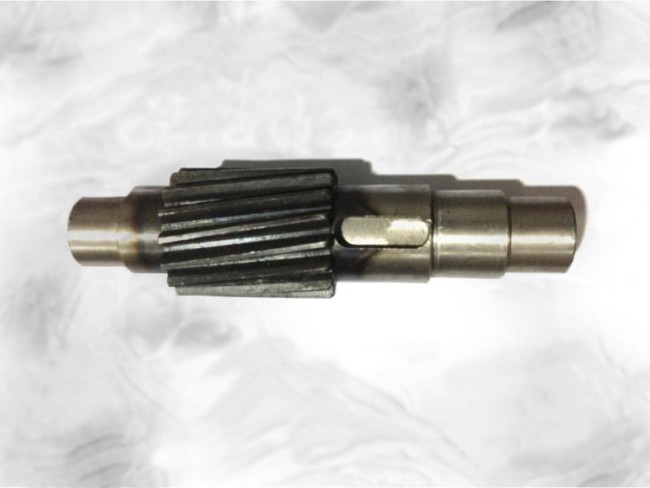

Промежуточный вал-шестерня редуктора Ц2У-160

Промежуточный вал-шестерня редуктора Ц2У-160. Конструкция и назначение.

Промежуточный вал-шестерня цилиндрического двухступенчатого редуктора Ц2У-160 предназначен для передачи вращающего момента от первой ступени к тихоходному колесу. Деталь состоит из двух шеек для подшипников, посадочного места для промежуточного зубчатого колеса и зубчатого венца с косозубым зацеплением. Количество зубьев на валу может быть 13, 14, 17 и 20. Модуль зуба 3 мм, профиль – эвольвентный. Конструкция предусматривает наличие на цилиндрической поверхности вала-шестерни шпоночного паза для установки зубчатого колеса.

Запасная часть изготавливается из стали марки 25ХГМ с последующей химико-термической обработкой. В ремонтных целях допускается установка детали из стали 45 с закалкой ТВЧ. Промежуточный вал-шестерня для редуктора 1Ц2У-160 подходит для 1Ц3У-160.

Так же в нашем каталоге представлены другие сборочные детали для редукторов типа Ц2У.

Как купить промежуточный вал-шестерню к редуктору Ц2У-160. Цена детали.

Чтобы купить любую запчасть из нашего каталога и, в частности, промежуточный вал-шестерню к редуктору Ц2У-160, необходимо указать количество зубьев. Цена детали зависит именно от этого параметра. Так же на стоимость запасных частей может повлиять размер партии.
