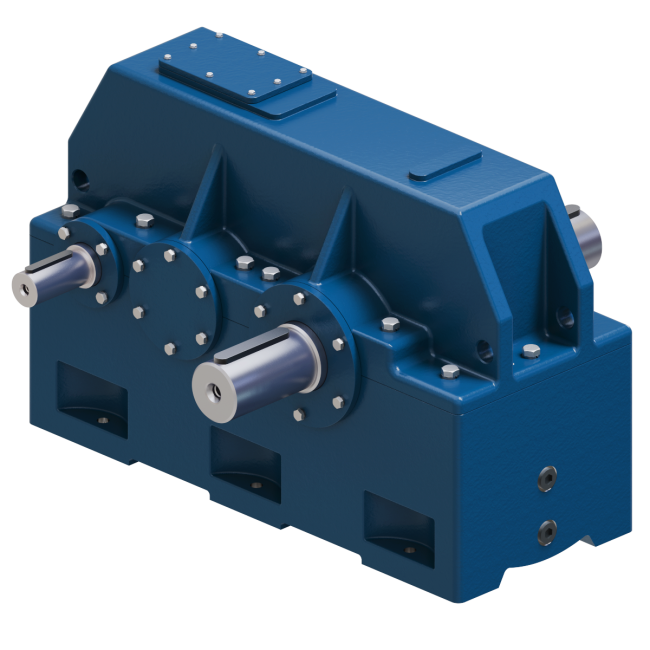

РЕДУКТОР Ц2Н-710 11, 8

0
В избранное
Артикул: SZPM5619
Передаточное отношение:
8 10 12,5 16 20 25 31,5 40 50
Вариант сборки:
11 12 13 14 15 21 22 23 24 25 31 32 33 34 35
Цена по запросу
Купить
Редукторы цилиндрические двухступенчатые горизонтальные с передачами Новикова общепромышленного применения типоразмеров Ц2Н-450, Ц2Н-500, ЦДН-630, ЦДН-710 оснащаются зубчатой передачей и обеспечивают передаточные числа от 8 до 50. Редукторы используются в приводах различных машин и механизмов для изменения крутящих моментов и частоты вращения. Редуктор ЦДН-710 может быть изготовлен с твердыми шлифовальными зубчатыми парами эвольвентного зацепления с сохранением габаритных и присоединительных размеров. Такое исполнение редуктора обеспечивает повышенную нагрузочную способность и снижение шумовых характеристик привода.
  • Технические характеристики

Технические характеристики редуктора ЦДН-710

Тип передачи - Цилиндрический
Количество ступеней передачи - Двухступенчатый
Номинальные передаточные отношения - 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50
Расположение осей - Параллельное
Номинальный крутящий момент, Н*м - 100000
Масса, кг - 4920
Номинальная радиальная нагрузка на входном валу, Н - 13000
Номинальная радиальная нагрузка на выходном валу, Н - 79000

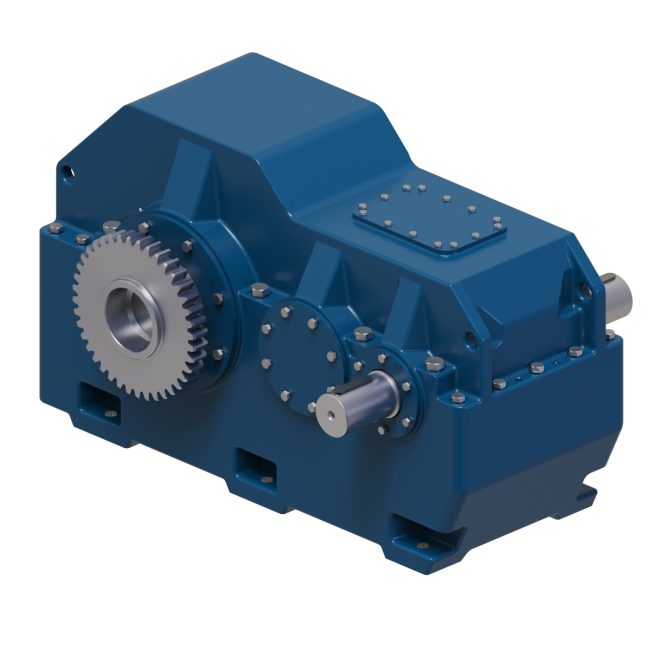

Номинальная радиальная нагрузка на выходном валу в виде зубчатой муфты, Н - 98000
КПД, % - 97

Условия применения редукторов

• нагрузка постоянная и переменная, одного направления и реверсивная;
• работа постоянная или с периодическими остановками;
• вращение валов в любую сторону;
• частота вращения входного вала не должна превышать 1500 об/мин;
• атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
• климатические исполнения У, Т (для категории размещения 1…3) и климатические исполнения УХЛ и О (для категорий размещения 4) по ГОСТ 15150-69.

Условные обозначения

Пример: Ц2Н-710-31,5-12-КЦ-У3, где:

• Ц2Н - тип редуктора;
• 710 - межосевое расстояние второй ступени, мм;
• 31,5 - номинальное передаточное число;
• 12 - вариант сборки;
• КЦ - вариант исполнения валов;
• У3 - климатическое исполнение и категория размещения.

Габаритные и присоединительные размеры редуктора Ц2Н-710


Входной вал редуктора Ц2Н-710 Выходной вал редуктора Ц2Н-710


Примечания для редуктора Ц2Н-710:

• при реверсивном режиме работы, и в случае применения редуктора в механизмах повышенной ответственности, крутящий момент на выходном валу должен быть понижен на 25%;
• при эксплуатации редукторов в повторно-кратковременном режиме работы, без остановок свыше 30 минут, режим считать непрерывным;
• крутящий момент на тихоходном валу, в повторно-кратковременном режиме работы, должен быть понижен при числе пусков «а» в час соответственно: 4 < а < 30 - на 16%; 30 < а < 120 - на 20%; 120 < а < 240 - на 30%;
• редукторы допускают кратковременные перегрузки, в два раза превышающие указанные в таблицах, и возникающие во время пусков и остановок двигателя, если число циклов нагружения быстроходного вала, за время действия этик перегрузок, не превысит 5×104 в течение всего срока службы редуктора. Допускаемая частота циклов, за единицу времени, должна составлять не более двух в час при непрерывном режиме работы;
• допускаемое отклонение передаточного отношения редуктора – 5%;
• для двухконцевых исполнений валов допускаемые радиальные консольные нагрузки должны быть снижены на 50%.

*Возможно изготовление любых концов валов и сборок под индивидуальный заказ.

Для получения данных по текущему уровню цен обращайтесь на предприятие в отдел продаж.
Тел.: 8-800-201-61-55
E-mail: otdprodazh@reductor36.ru
