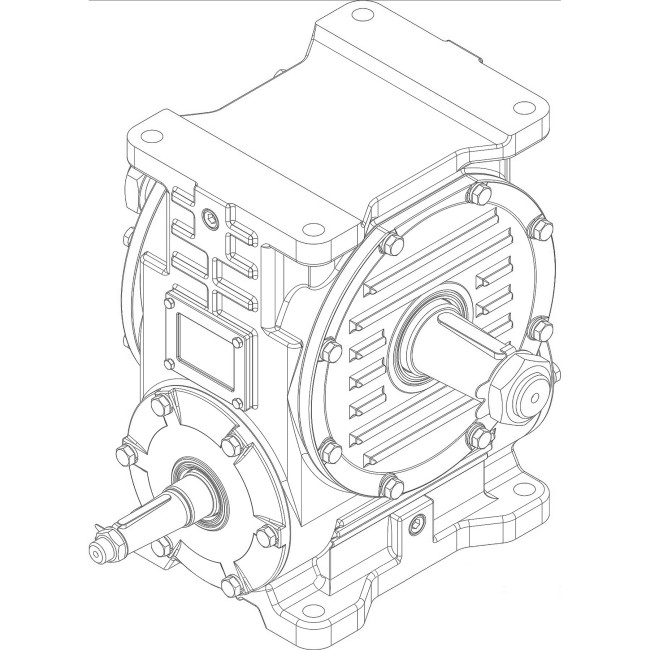

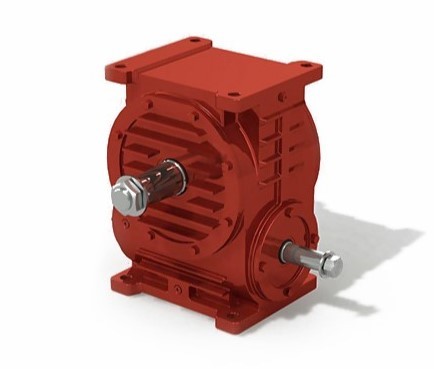

РЕДУКТОР Ч-125 (1Ч-125) 51, 8

ОСНОВНЫЕ ПАРАМЕТРЫ РЕДУКТОРА Ч-125 (1Ч-125)

Тип передачи - Червячный
Количество ступеней передачи - Одноступенчатый
Номинальные передаточные отношения - 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80
Расположение осей - Скрещивающееся
Межосевое расстояние, мм - 125
Номинальный крутящий момент, Н*м - 1000
Масса (чугун), кг - 88
Производство: Россия, ООО ТПЦ «ТЕХИНДУСТРИЯ»
Соответствие стандартам: производство по ТУ, климатическое исполнение по ГОСТ 15150-69

УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРОВ

• предварительная заливка масла требуемого объема;
• строгое соблюдение соосности и параллельности соединяемых валов;
• нагрузка постоянная и переменная, одного направления и реверсивная;
• работа постоянная или с периодическими остановками;
• вращение валов в любую сторону;
• частота вращения входного вала не должна превышать 1500 об/мин;
• атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
• климатические исполнения У, Т (для категории размещения 1…3) и климатические исполнения УХЛ и О (для категорий размещения 4) по ГОСТ 15150-69.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕДУКТОРА Ч-125 (1Ч-125)

Примечание:
 При работе в реверсивном режиме, т.е. при периодическом изменении направлений нагрузки номинальные крутящие моменты на выходном валу, указанные в таблице, должны быть снижены на 30%.
 Редукторы допускают кратковременные перегрузки, возникающие при пусках и остановках двигателя, в 2 раза превышающие номинальные нагрузки, если число циклов нагружения быстроходного вала за время действия этих перегрузок не превысит 3·106 в течение всего срока службы редуктора.
 Номинальная радиальная нагрузка на выходном валу для вариантов сборки 53, 63 должна быть уменьшена в два раза.

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ РЕДУКТОРА Ч-125 (1Ч-125)

Пример: 1Ч-125-40-52-1-2-К/Ц-В-У3, где:

• 1Ч - тип редуктора (червячный одноступенчатый);
• 125 - межосевое расстояние, мм;
• 40 - номинальное передаточное число;
• 52 - вариант сборки;
• 1 - вариант расположения червячной пары;
• 2 - вариант крепления редуктора;
• К - вариант исполнения конца быстроходного вала;
• Ц - вариант исполнения конца тихоходного вала;
• В - наличие вентилятора;
• У3 - климатическое исполнение и категория размещения.

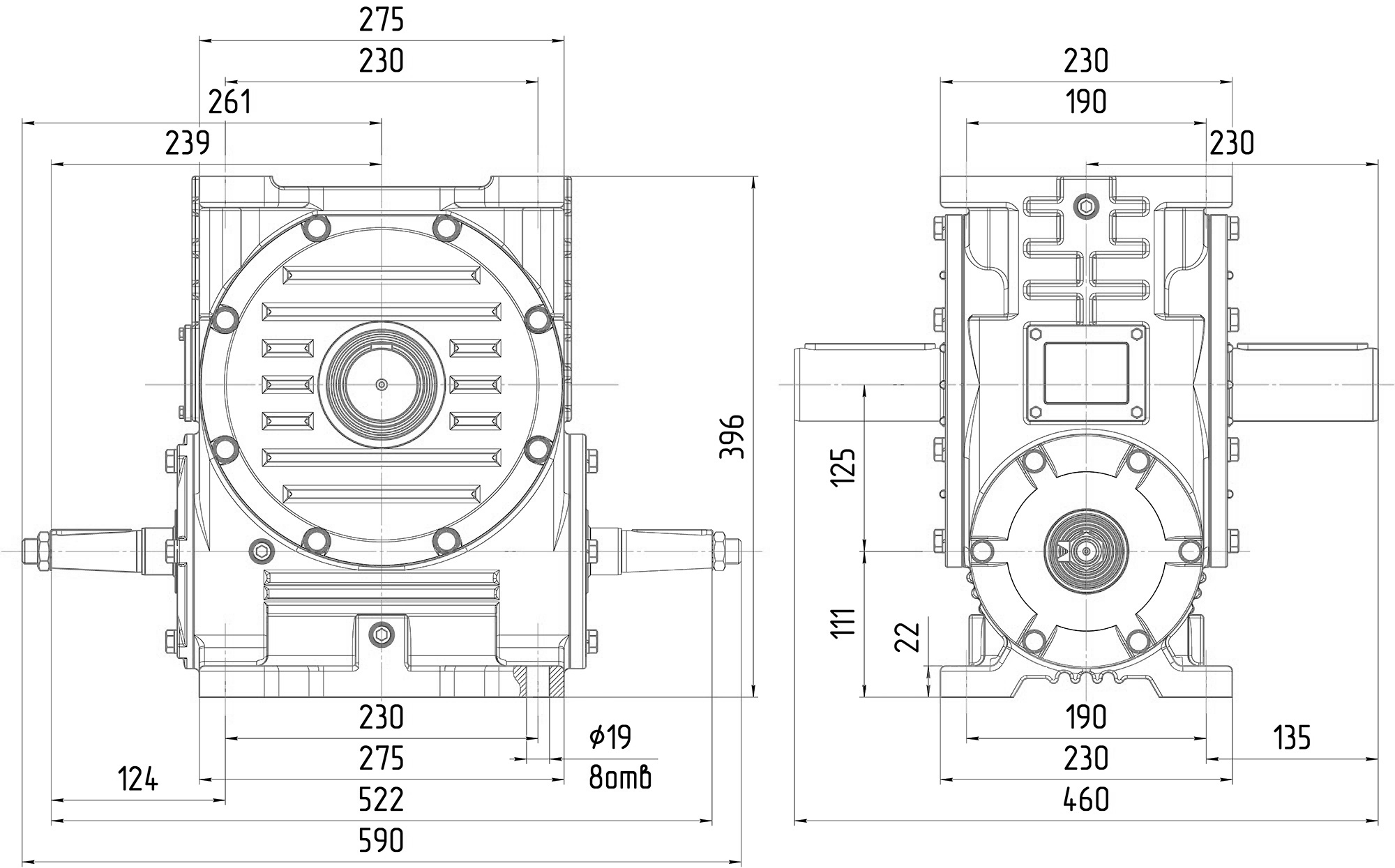

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ РЕДУКТОРА Ч-125 (1Ч-125)

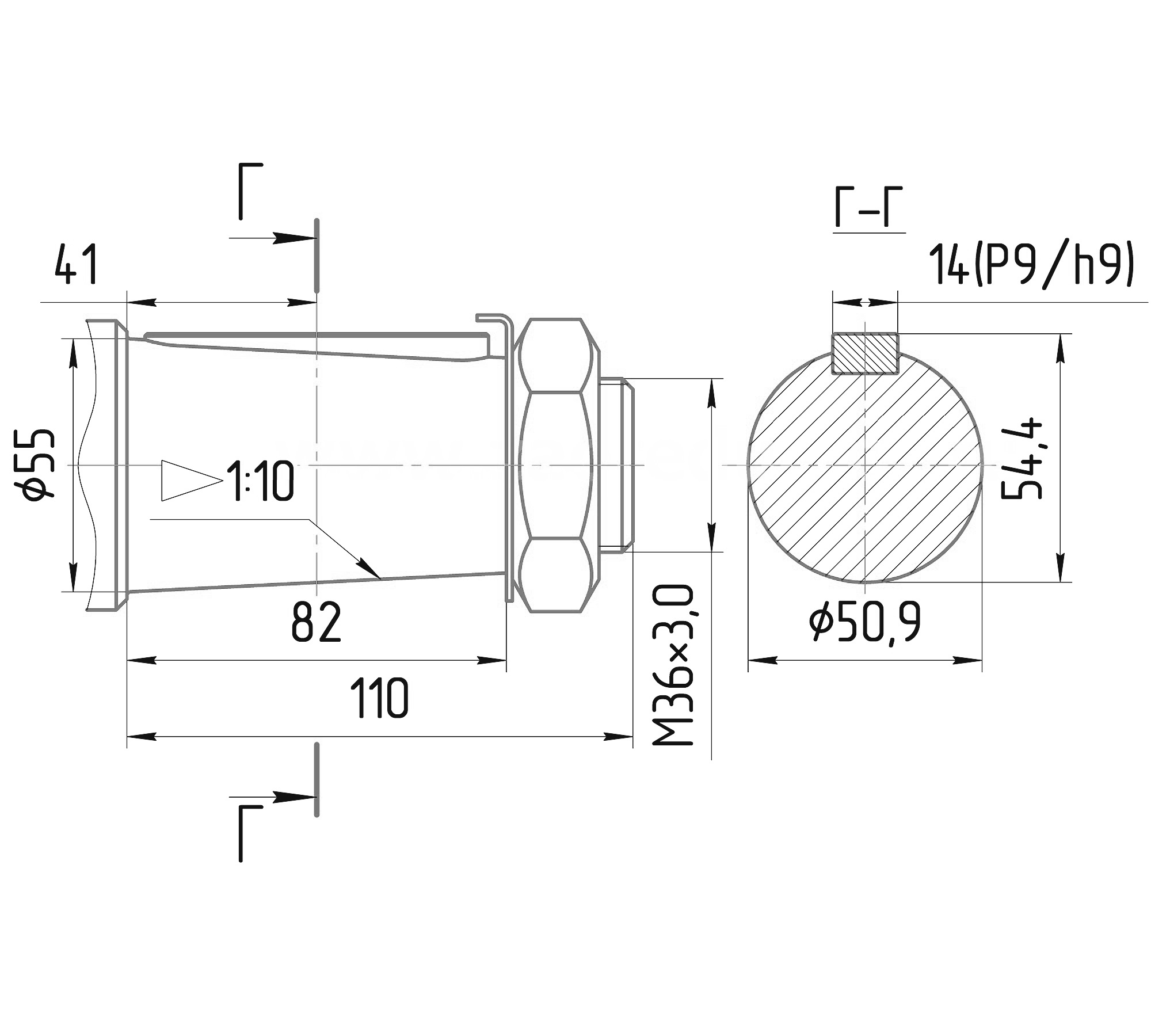

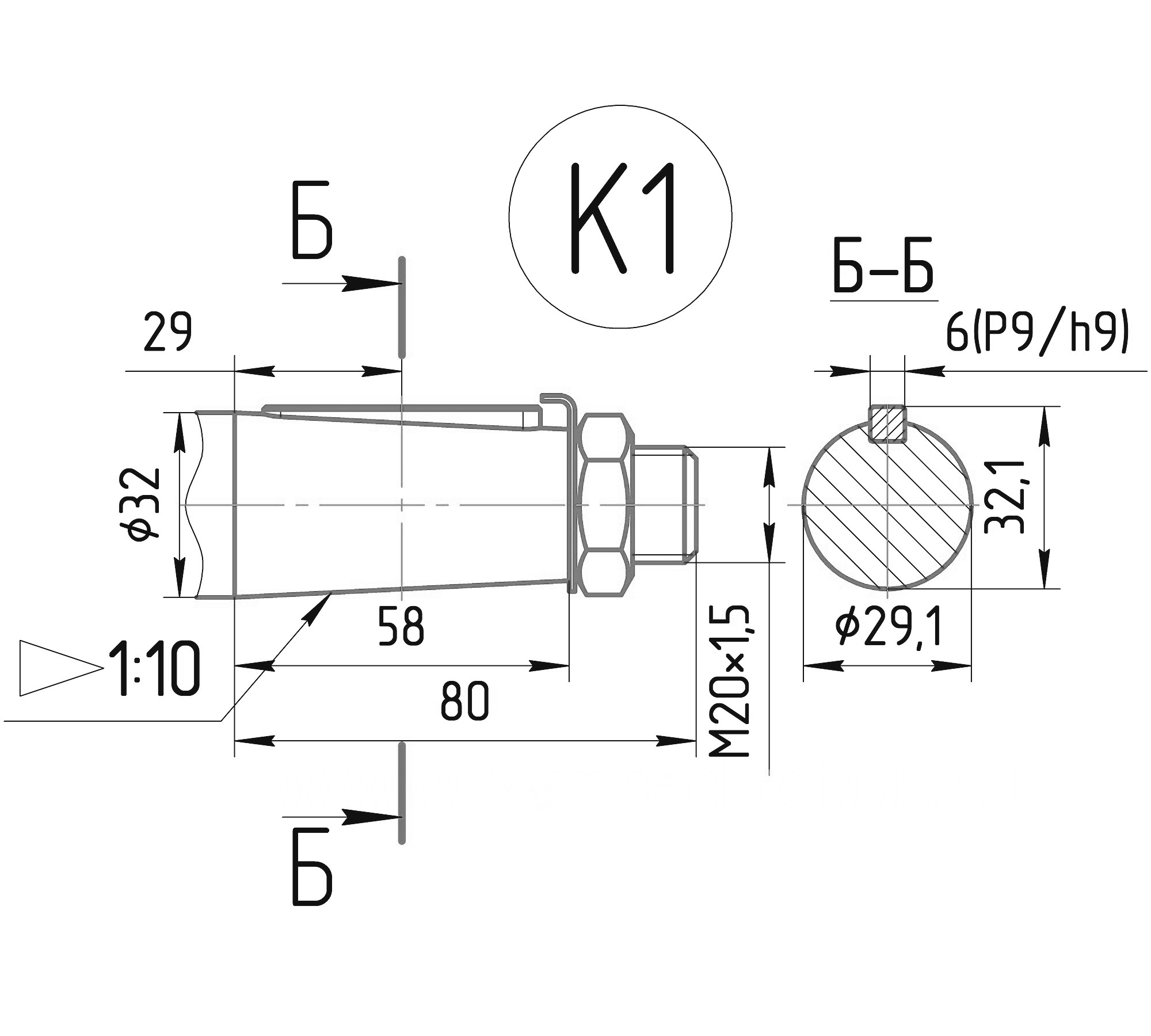

РАЗМЕРЫ КОНИЧЕСКИХ КОНЦОВ ВАЛОВ

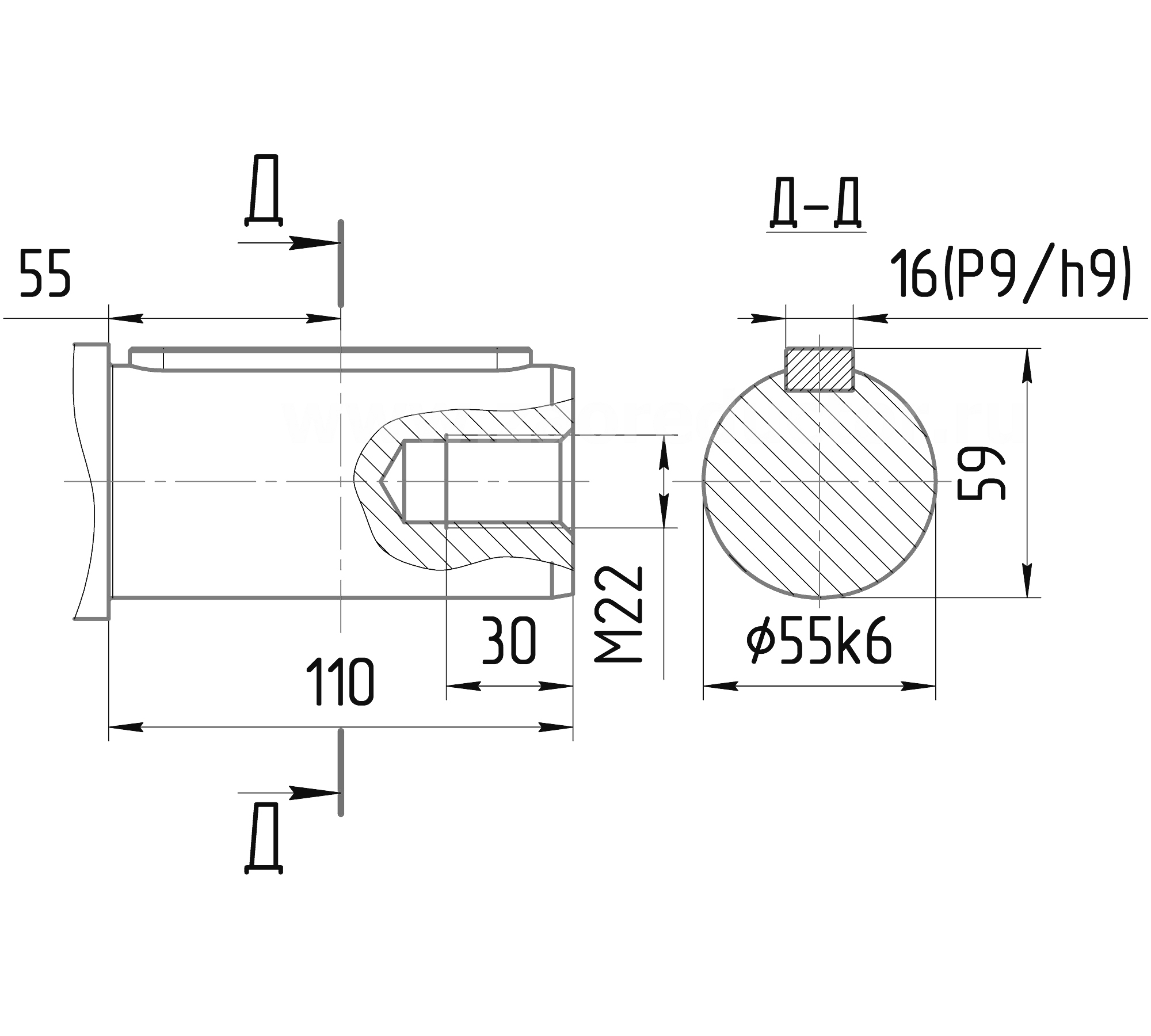

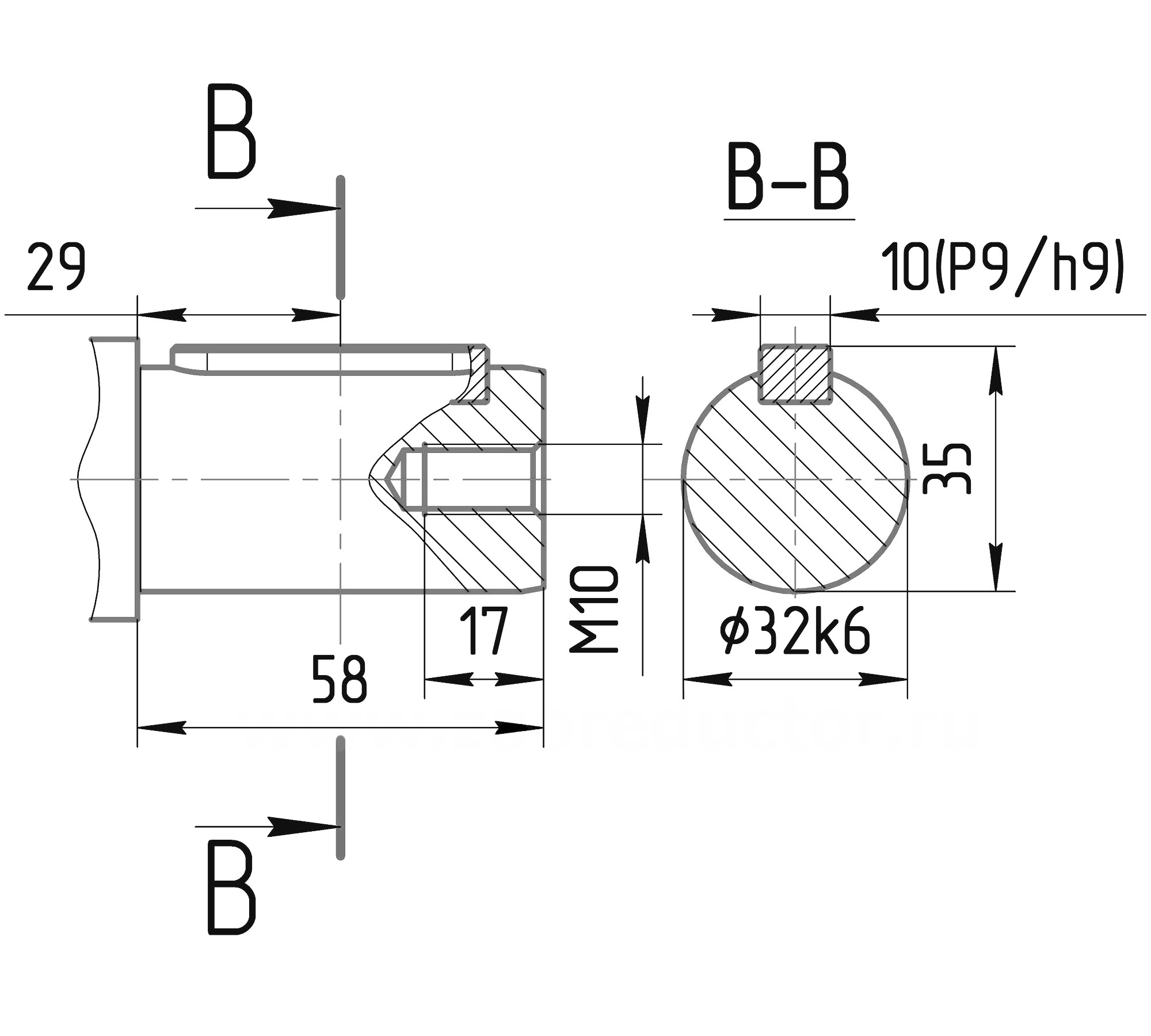

РАЗМЕРЫ ЦИЛИНДРИЧЕСКИХ КОНЦОВ ВАЛОВ

ВАРИАНТЫ СБОРКИ РЕДУКТОРА Ч-125 (1Ч-125)	ВАРИАНТЫ КРЕПЛЕНИЯ

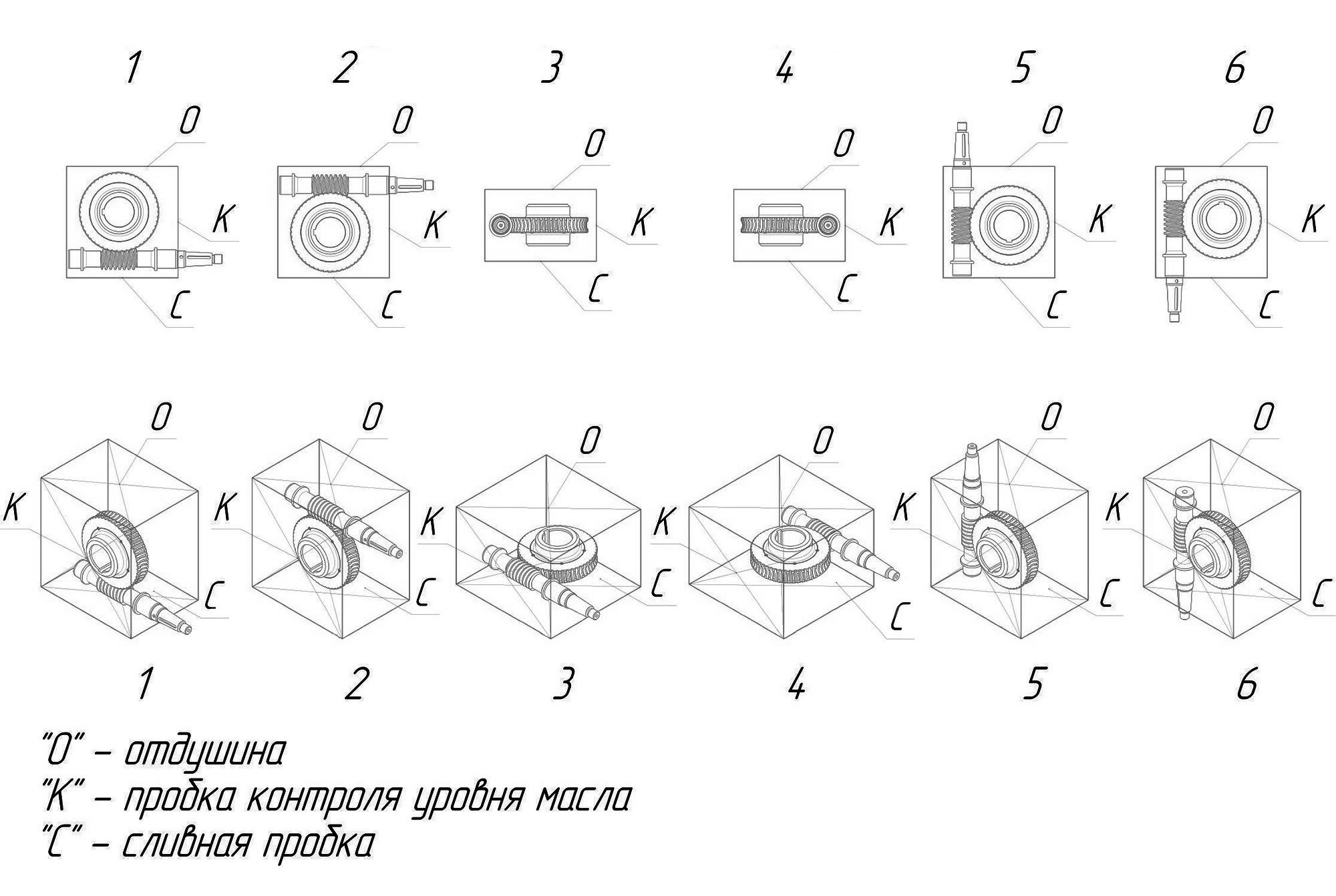

ВАРИАНТЫ РАСПОЛОЖЕНИЯ РЕДУКТОРОВ Ч-125 (1Ч-125)

МАТЕРИАЛЫ И ИСПОЛНЕНИЕ

Корпус редуктора Ч-125 изготавливается из прочного чугуна с усиленными ребрами для эффективного теплоотвода при повышенных нагрузках. Неразъемный цельнолитой корпус обеспечивает максимальную прочность и виброустойчивость при массе 88 кг. Червячная пара выполняется из высококачественных материалов с закалкой для обеспечения износостойкости и долговечности при максимальных нагрузках. Редуктор выпускается в различных вариантах сборки (51, 52, 53, 56, 66), что позволяет выбрать оптимальную конфигурацию для конкретного применения. Многие модели комплектуются вентилятором охлаждения, который крепится к корпусу болтами и снабжен защитным кожухом для повышения эффективности теплоотвода при длительной работе. Валы редуктора доступны в цилиндрическом, коническом и полом шлицевом исполнении. Лапы редуктора съёмные, что упрощает монтаж и обслуживание.

ПРЕИМУЩЕСТВА РЕДУКТОРА Ч-125 (1Ч-125)

• Максимальная мощность в классе одноступенчатых червячных редукторов: Межосевое расстояние 125 мм обеспечивает максимальный крутящий момент до 1000 Нм при сохранении компактности конструкции.
• Максимальная допустимая радиальная нагрузка выходного вала: Допустимая радиальная нагрузка 8000 Н позволяет работать с консольными нагрузками от шкивов и звездочек максимальной массы.
• Перпендикулярное расположение валов: Угол 90 градусов между входным и выходным валами позволяет создавать компактные приводные системы максимальной мощности и экономить место при монтаже.
• Плавная и бесшумная работа: Червячная передача обеспечивает плавное зацепление без ударов и низкий уровень шума (80 дБА) при работе даже под максимальными нагрузками.
• Эффект самоторможения: Червячный редуктор обладает свойством самоторможения при определенных передаточных числах, что повышает безопасность оборудования и предотвращает обратный ход при остановке двигателя.
• Широкий диапазон передаточных чисел: От 8 до 80 позволяет подобрать оптимальный вариант для различных приложений без использования дополнительных ступеней редукции.
• Высокий КПД при малых передаточных числах: При передаточных числах 8-10 КПД достигает 93%, что обеспечивает эффективное использование энергии при максимальных мощностях.
• Универсальность монтажа: Различные варианты сборки и съёмные лапы позволяют использовать редуктор в любом пространственном положении червячной пары (над колесом, под колесом или вертикально).
• Эффективное охлаждение: Чугунный корпус с усиленными ребрами для эффективного теплоотвода и возможность установки вентилятора охлаждения обеспечивают стабильную работу при длительных нагрузках.
• Работа в круглосуточном режиме: Редуктор способен работать непрерывно в течение 24 часов без ограничений при условии надлежащего обслуживания и смазки.
• Прочный неразъемный корпус: Цельнолитой чугунный корпус обеспечивает максимальную прочность и виброустойчивость.
• Возможность реверсивной работы: Редуктор может работать с переменным направлением вращения вала в обе стороны, что расширяет область применения.
• Устойчивость к перегрузкам: Червячная передача не чувствительна к кратковременным перегрузкам, что повышает надежность оборудования.
• Работа в широком температурном диапазоне: От -40°C до +50°C позволяет использовать редуктор в различных климатических условиях.
• Доступная цена: Редуктор Ч-125 относится к среднему ценовому сегменту, обеспечивая оптимальное соотношение цена/качество для промышленных предприятий.

КАК ВЫБРАТЬ РЕДУКТОР Ч-125 (1Ч-125)?

При выборе редуктора Ч-125 необходимо учитывать следующие параметры:

1. Требуемое передаточное число: Рассчитывается как отношение частоты вращения входного вала к требуемой частоте на выходе. Для редуктора Ч-125 доступны значения: 8, 10, 12.5, 16, 20, 25, 31.5, 40, 50, 63, 80.
2. Тип нагрузки и крутящий момент: Необходимо учитывать, что крутящий момент зависит от передаточного числа и скорости вращения входного вала. Максимальный момент 1000 Нм достигается при передаточном числе 31,5 и скорости входного вала 750 об/мин. При выборе следует учитывать коэффициент запаса прочности.
3. КПД редуктора: Червячные редукторы имеют переменный КПД в зависимости от передаточного числа. При малых передаточных числах (8-10) КПД достигает 93%, при больших (80) снижается до 60-69%.
4. Скорость входного вала: Максимальная рекомендуемая скорость входного вала не должна превышать 1500 об/мин. При меньших скоростях вращения (750-1000 об/мин) редуктор может передавать больший крутящий момент.
5. Форма валов: Цилиндрические валы для стандартного соединения с муфтами, конические валы для специальных применений или полый шлицевой вал для насадки непосредственно на вал оборудования.
6. Вариант сборки: Выбор из различных вариантов сборки (51, 52, 53, 56, 66) в зависимости от требуемого расположения входного и выходного валов.
7. Вариант расположения червячной пары: Червяк над колесом, червяк под колесом или вертикальное расположение в зависимости от конструкции оборудования.
8. Наличие вентилятора: При длительной круглосуточной работе или повышенных нагрузках рекомендуется редуктор с вентилятором охлаждения для эффективного теплоотвода.
9. Климатическое исполнение: У (умеренный климат) или Т (влажный и сухой тропический климат), категории размещения 1-4 в зависимости от условий эксплуатации.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ РЕДУКТОРОВ Ч-125 (1Ч-125)

Редуктор Ч-125 требует минимального обслуживания при условии соблюдения рекомендаций производителя: Регулярные операции обслуживания:

• Проверка уровня масла в редукторе (ежемесячно).
• Первая смена масла после обкатки (через 1000 часов работы или через 90 дней).
• Последующая смена масла (каждые 2000-3000 часов работы или ежегодно).
• Визуальная проверка на наличие протеканий масла.
• Проверка температуры корпуса редуктора (не должна превышать 95°C).
• Проверка крепления редуктора к основанию и затяжки болтов.
• Очистка вентиляционных отверстий и ребер охлаждения от загрязнений.
• Очистка отверстия в отдушине для предотвращения засорения и вытекания масла через уплотнители.
• Очистка наружной поверхности редуктора от грязи.
• Контроль состояния соединения с обслуживаемым механизмом.
• Проверка отсутствия стуков и нехарактерных шумов.

Рекомендуемые смазочные материалы:

• Масло индустриальное И-20А, И-30А, И-40А (ГОСТ 20799-88).
• Масло трансмиссионное для червячных передач.
• Масло цилиндровое или ИГП-32/ИГП-68.
• Объем заливаемого масла: 2,2-5,8 литров (зависит от положения редуктора и расположения червячной пары).
• Выбор вязкости масла зависит от температуры окружающей среды и режима работы.
• Вместо замены масло можно отфильтровать (тонкость фильтра до 65 мкм).

Признаки неисправности:

• Необычные звуки, скрежет или стуки при работе.
• Протечка масла из-под крышки или уплотнений.
• Повышение температуры корпуса выше 95°C.
• Снижение КПД (двигатель работает с повышенной нагрузкой).
• Появление люфта на валах.
• Вибрация при работе.
