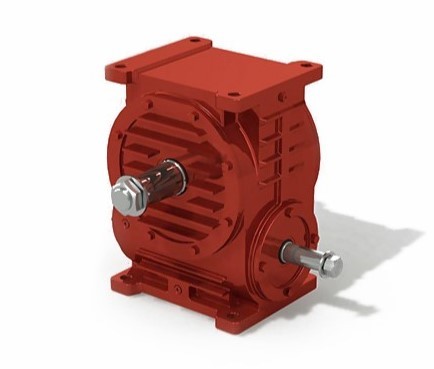

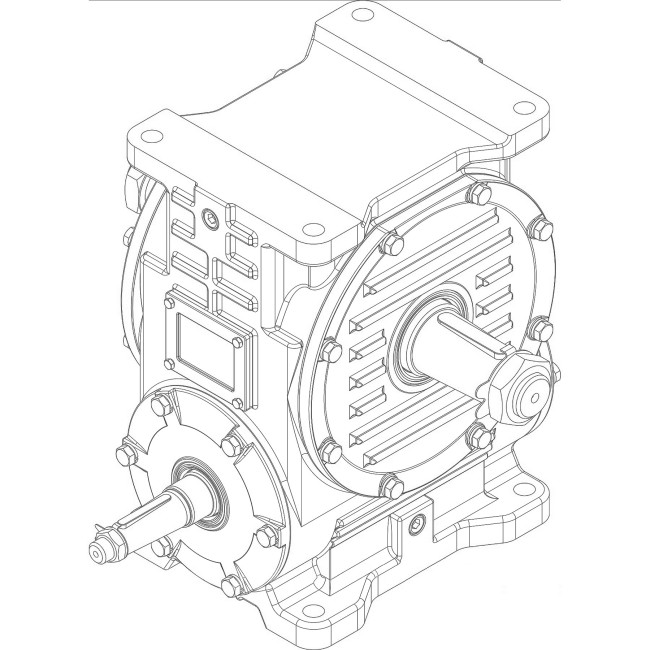

РЕДУКТОР Ч-160 (1Ч-160) 51, 8

ОСНОВНЫЕ ПАРАМЕТРЫ РЕДУКТОРА Ч-160 (1Ч-160)

Тип передачи - Червячный
Количество ступеней передачи - Одноступенчатый
Номинальные передаточные отношения - 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80
Расположение осей - Скрещивающееся
Межосевое расстояние, мм - 160
Номинальный крутящий момент, Н*м - 2000
Масса (чугун), кг - 157
Производство: Россия, ООО ТПЦ «ТЕХИНДУСТРИЯ»
Соответствие стандартам: производство по ТУ, климатическое исполнение по ГОСТ 15150-69

УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРОВ

• предварительная заливка масла требуемого объема;
• строгое соблюдение соосности и параллельности соединяемых валов;
• нагрузка постоянная и переменная, одного направления и реверсивная;
• работа постоянная или с периодическими остановками;
• вращение валов в любую сторону;
• частота вращения входного вала не должна превышать 1500 об/мин;
• атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
• климатические исполнения У, Т (для категории размещения 1…3) и климатические исполнения УХЛ и О (для категорий размещения 4) по ГОСТ 15150-69.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕДУКТОРА Ч-160 (1Ч-160)

Примечание:
 При работе в реверсивном режиме, т.е. при периодическом изменении направлений нагрузки номинальные крутящие моменты на выходном валу, указанные в таблице, должны быть снижены на 30%.
 Редукторы допускают кратковременные перегрузки, возникающие при пусках и остановках двигателя, в 2 раза превышающие номинальные нагрузки, если число циклов нагружения быстроходного вала за время действия этих перегрузок не превысит 3·106 в течение всего срока службы редуктора.
 Номинальная радиальная нагрузка на выходном валу для вариантов сборки 53, 63 должна быть уменьшена в два раза.

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ РЕДУКТОРА Ч-160 (1Ч-160)

Пример: 1Ч-160-40-52-1-2-К/Ц-В-У3, где:

• 1Ч - тип редуктора (червячный одноступенчатый);
• 160 - межосевое расстояние, мм;
• 40 - номинальное передаточное число;
• 52 - вариант сборки;
• 1 - вариант расположения червячной пары;
• 2 - вариант крепления редуктора;
• К - вариант исполнения конца быстроходного вала;
• Ц - вариант исполнения конца тихоходного вала;
• В - наличие вентилятора;
• У3 - климатическое исполнение и категория размещения.

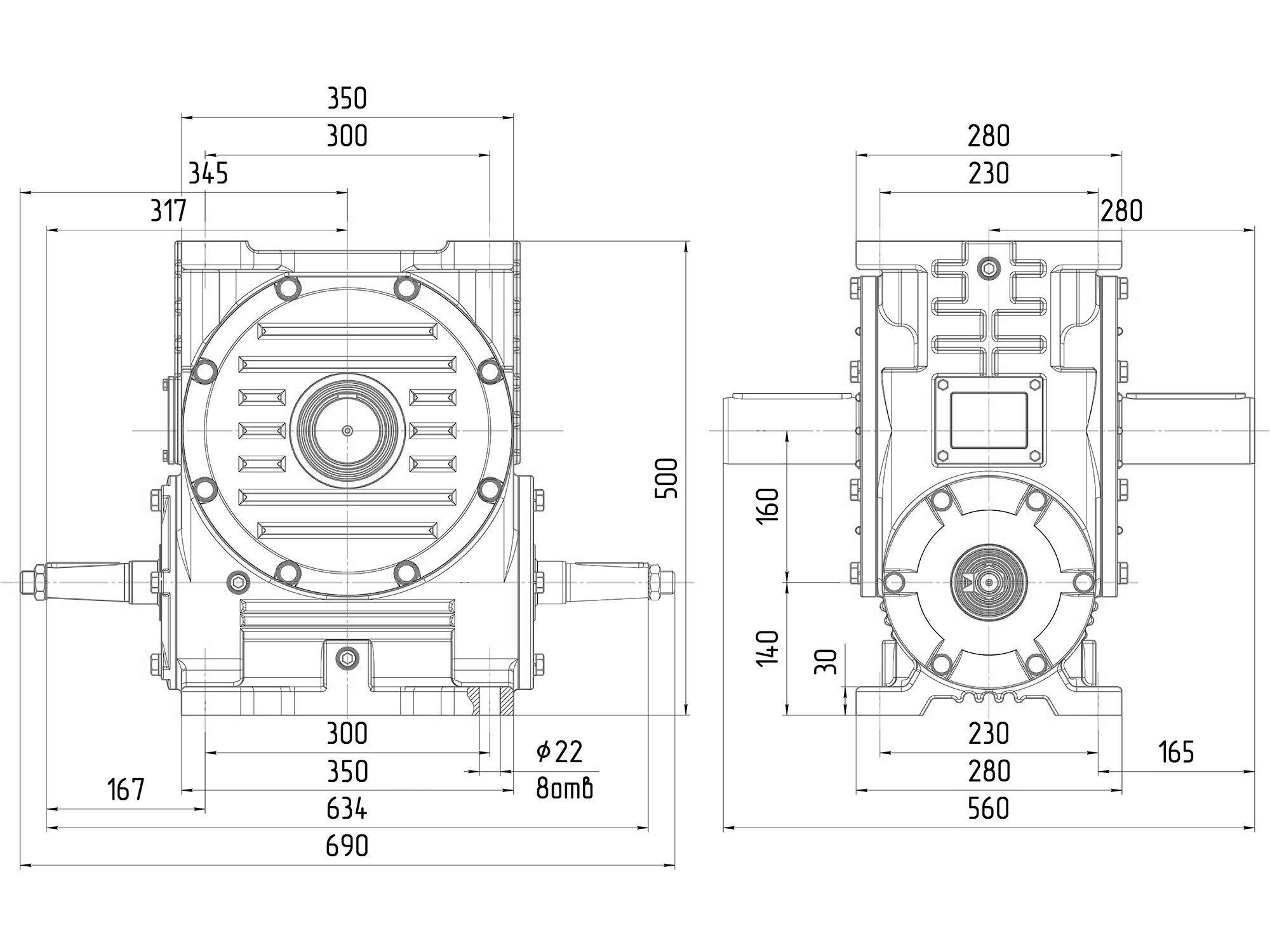

Габаритные и присоединительные размеры редуктора Ч-160 (1Ч-160)

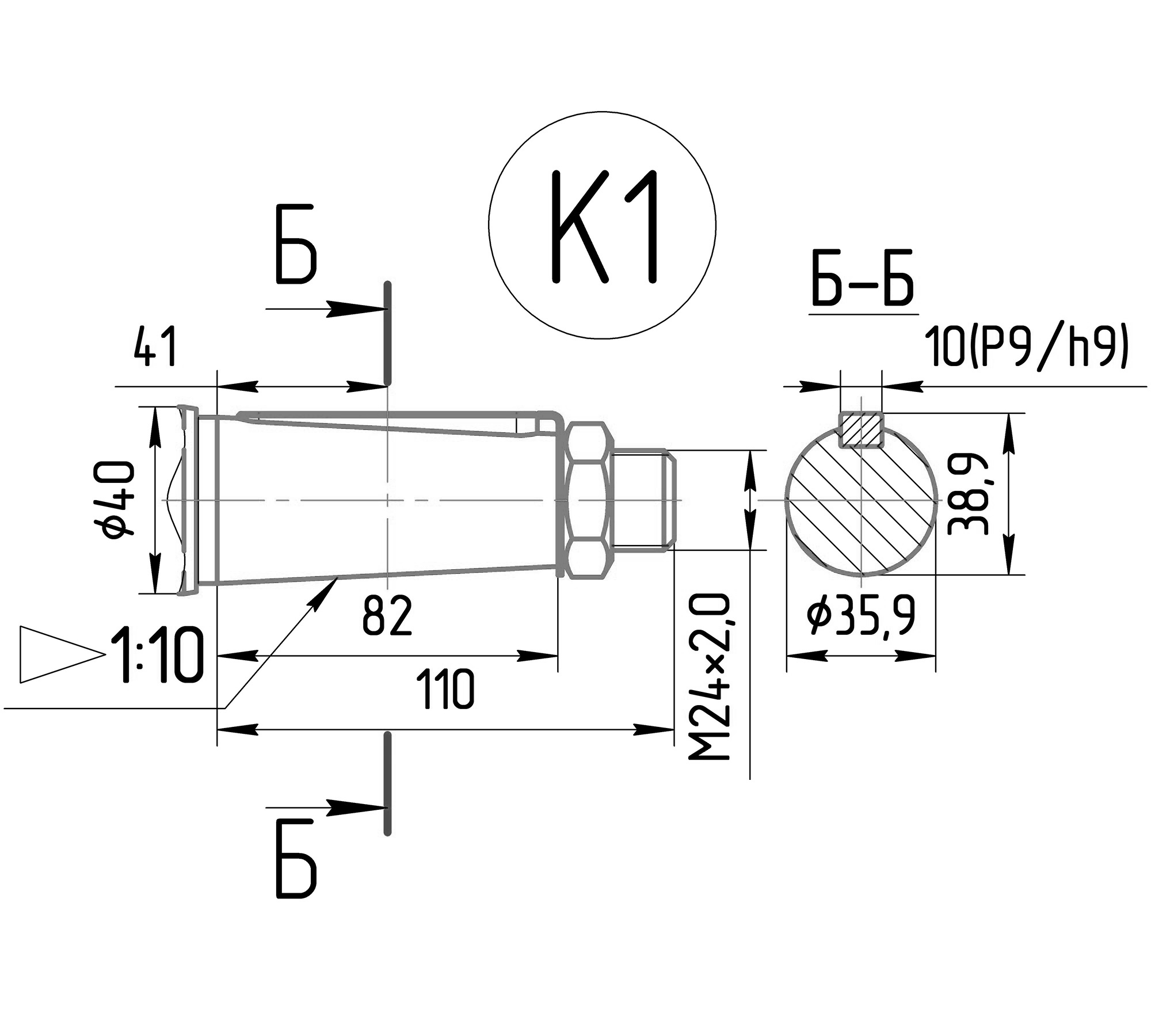

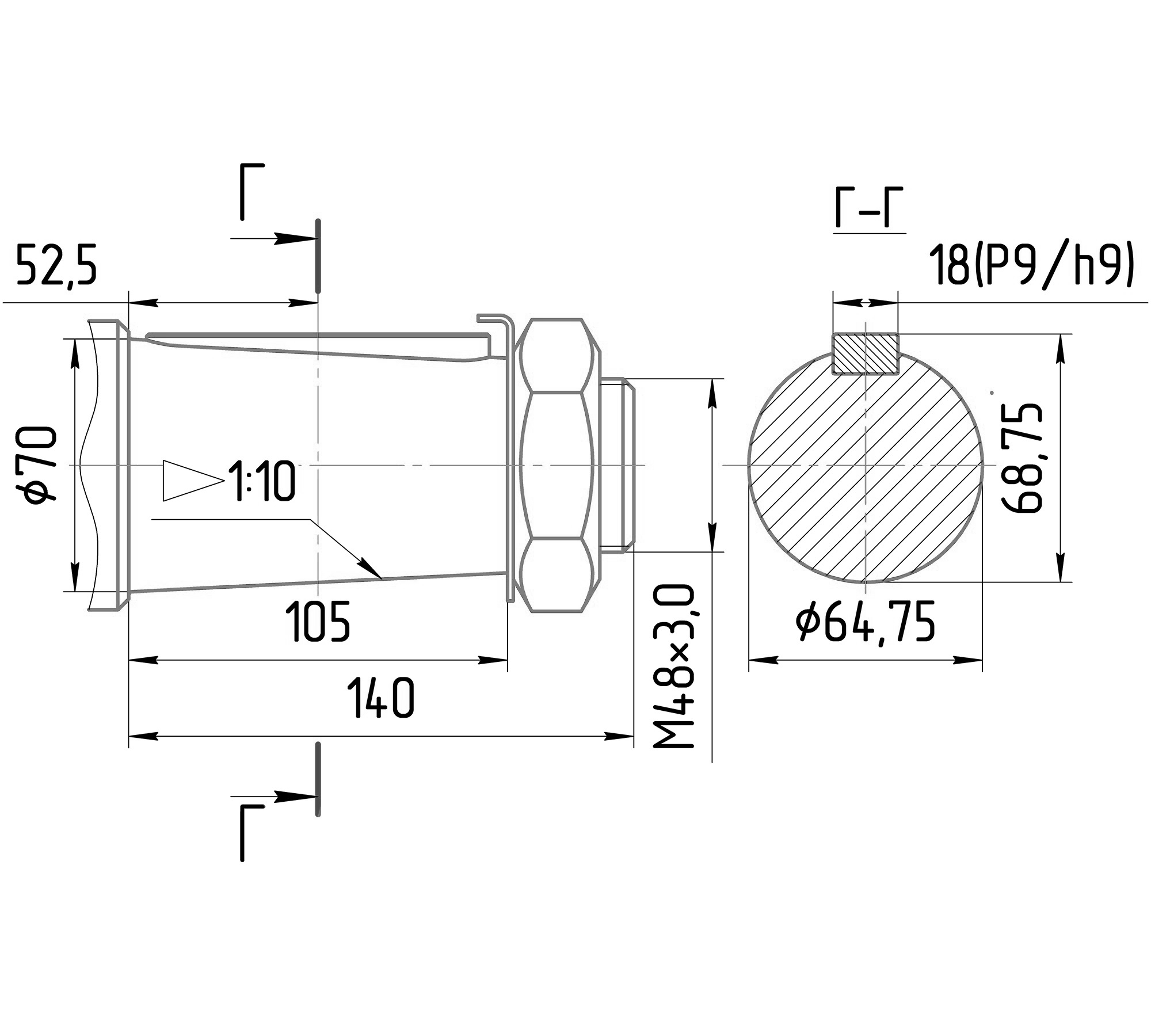

Входной вал редуктора Ч-160 (конический)	Выходной вал редуктора Ч-160 (конический)

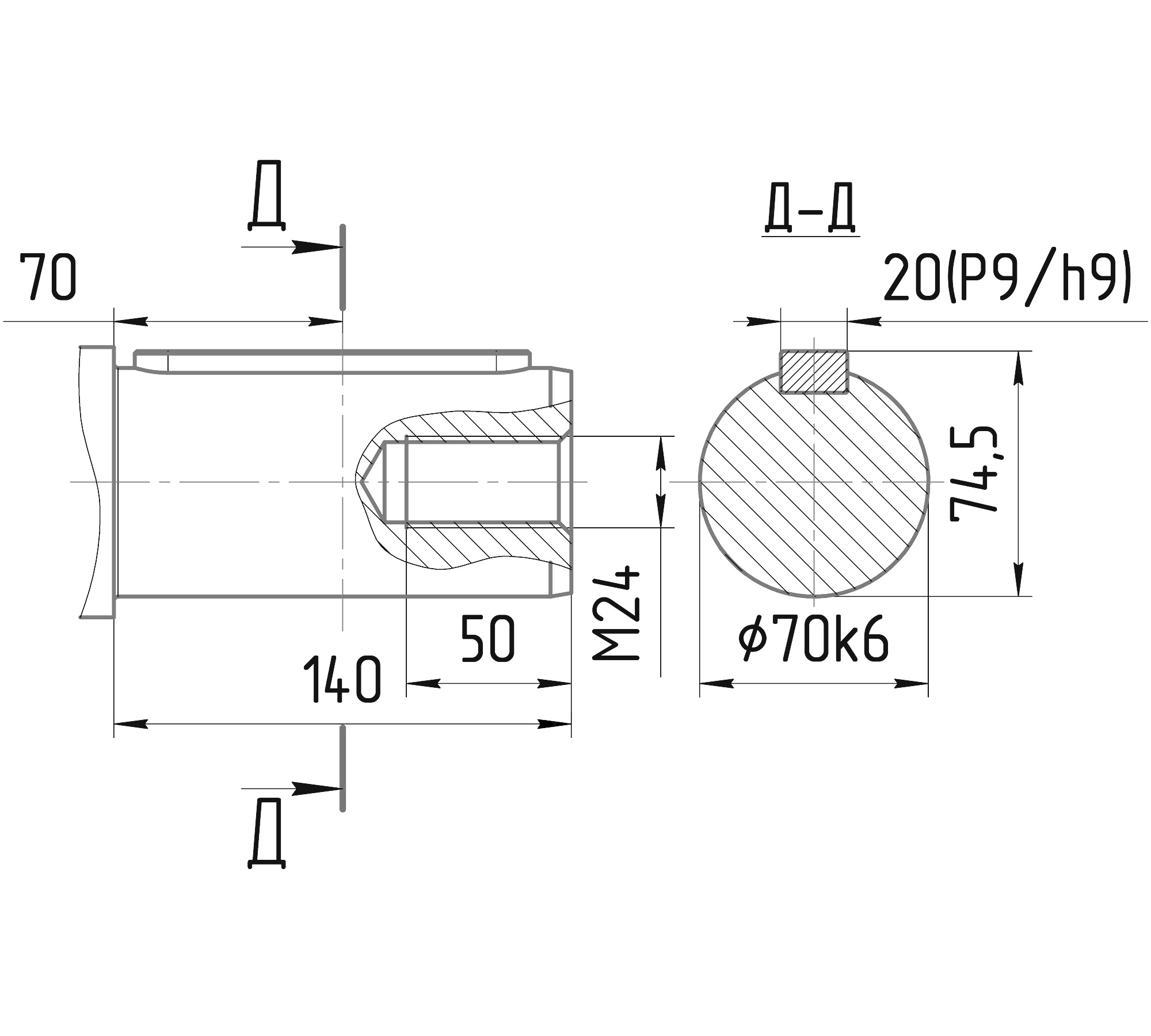

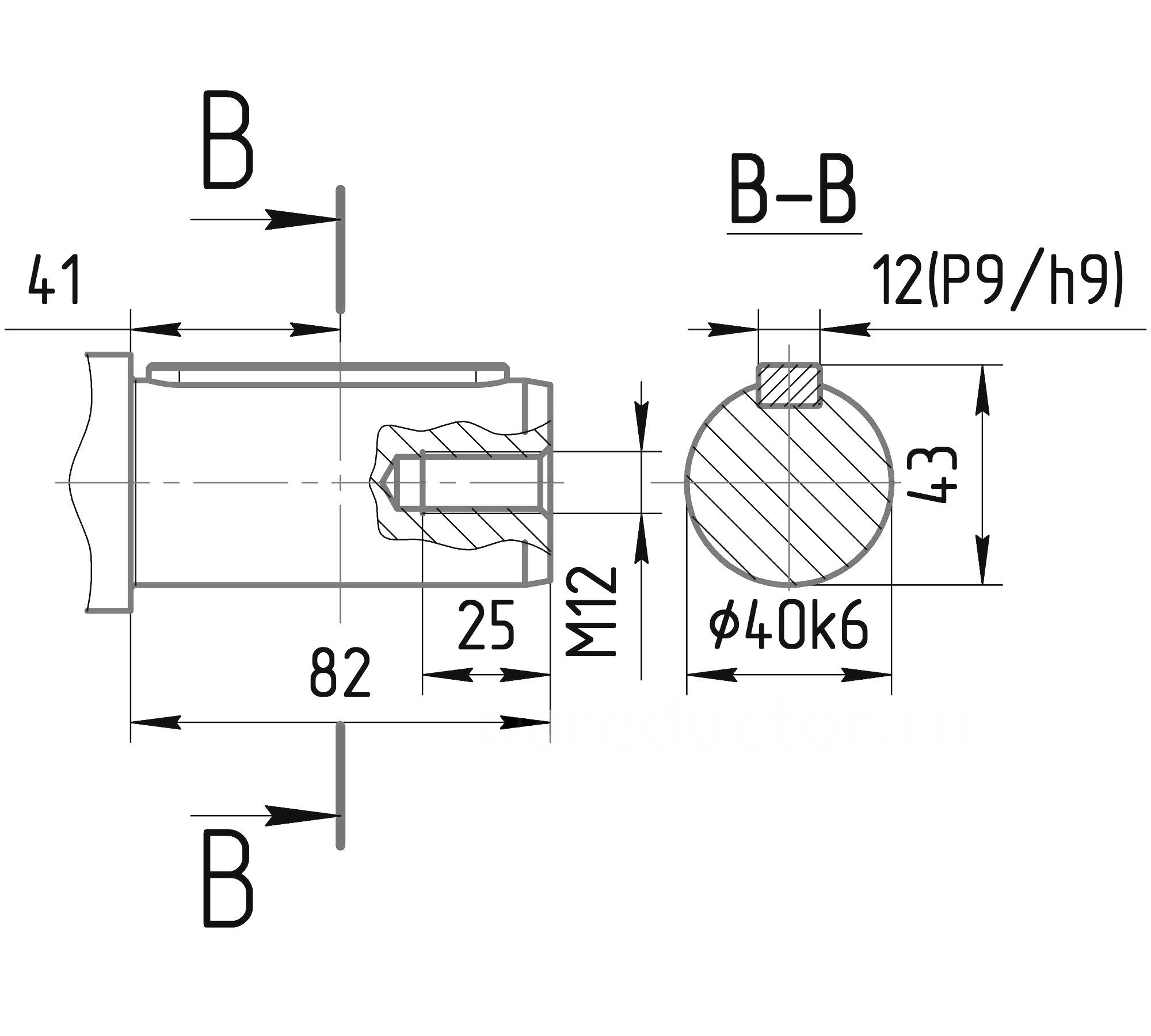

Входной вал редуктора Ч-160 (цилиндрический)	Выходной вал редуктора Ч-160 (цилиндрический)

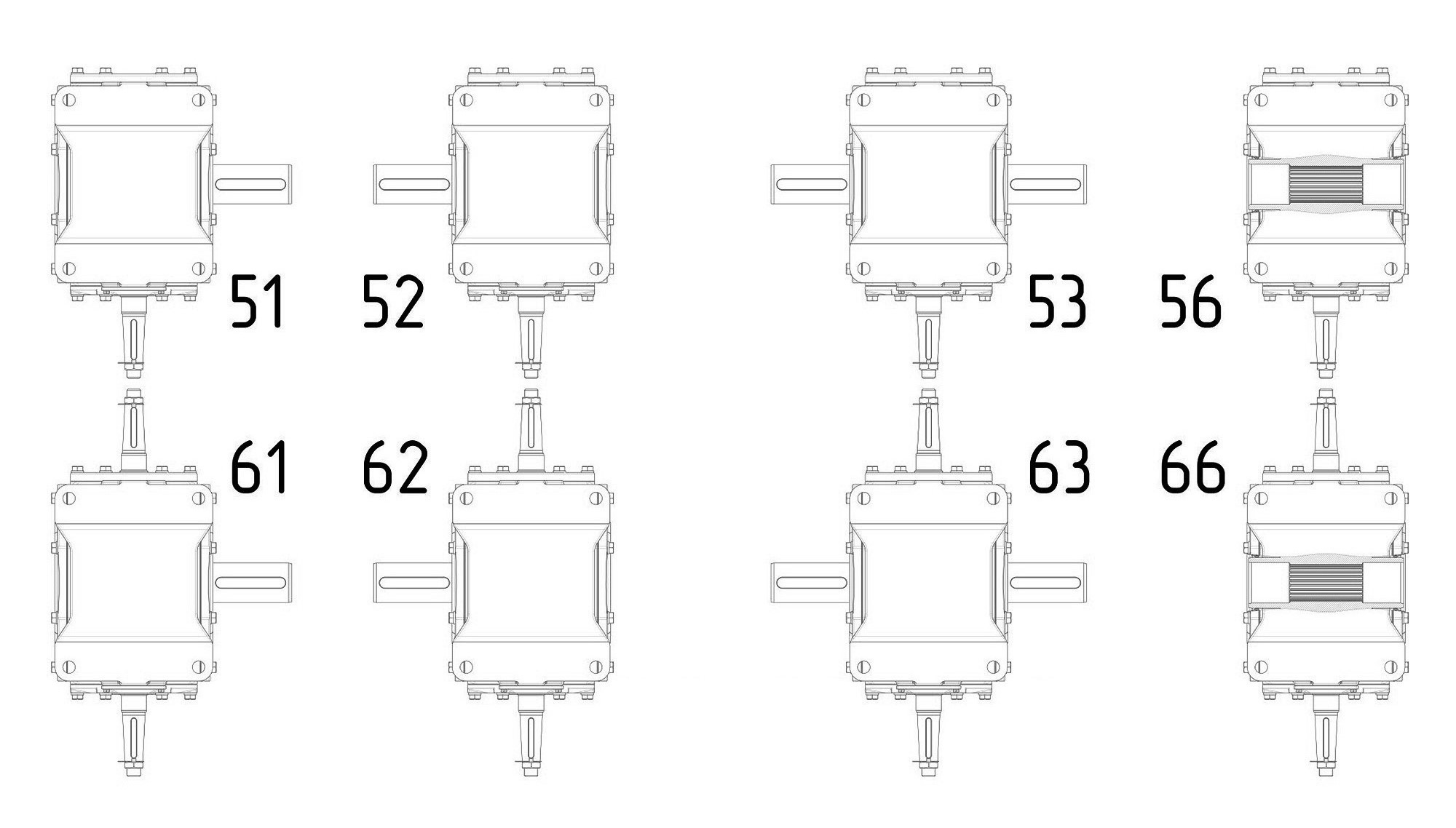

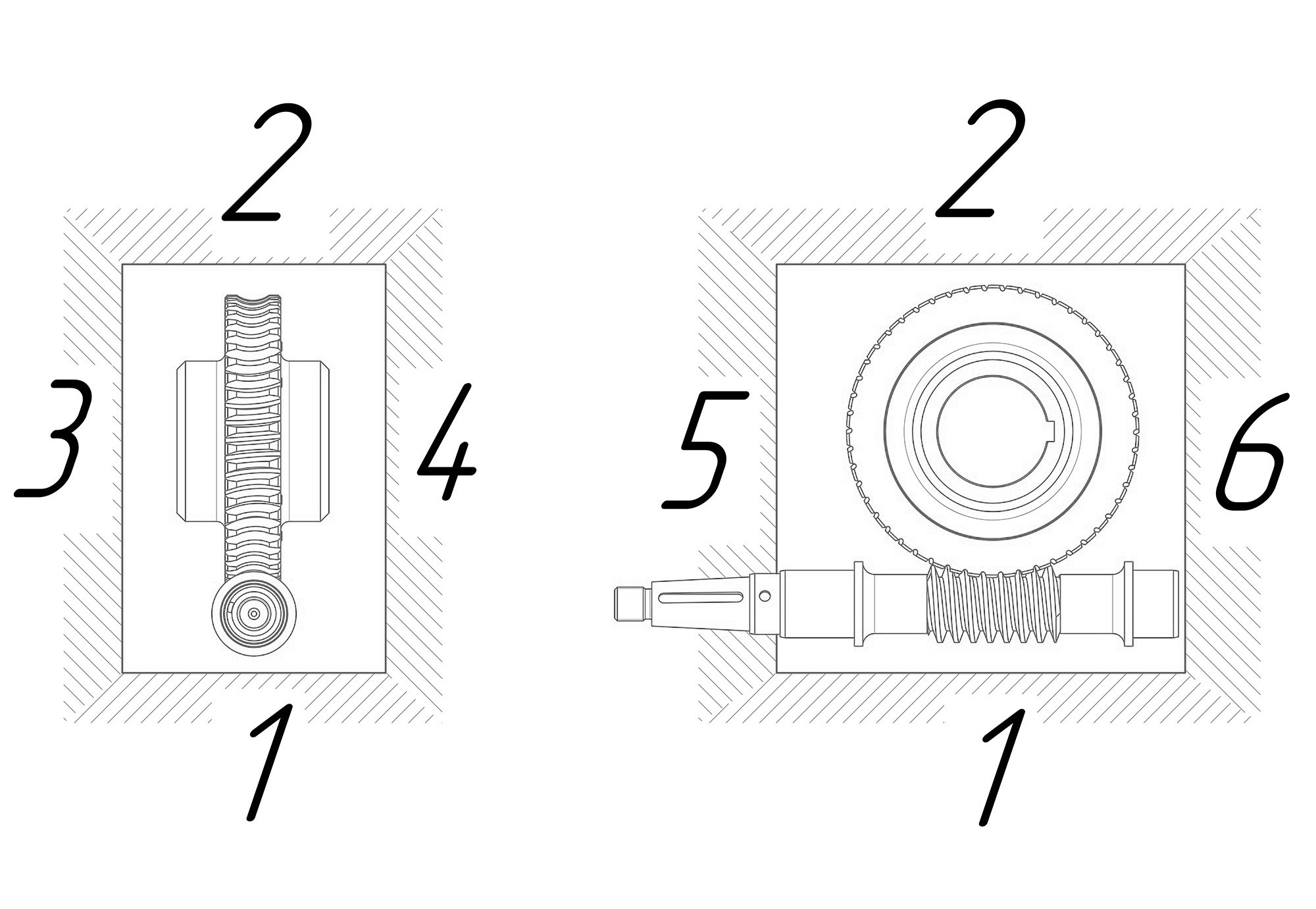

Варианты сборки редукторов Ч-160 (1Ч-160)	Варианты крепления

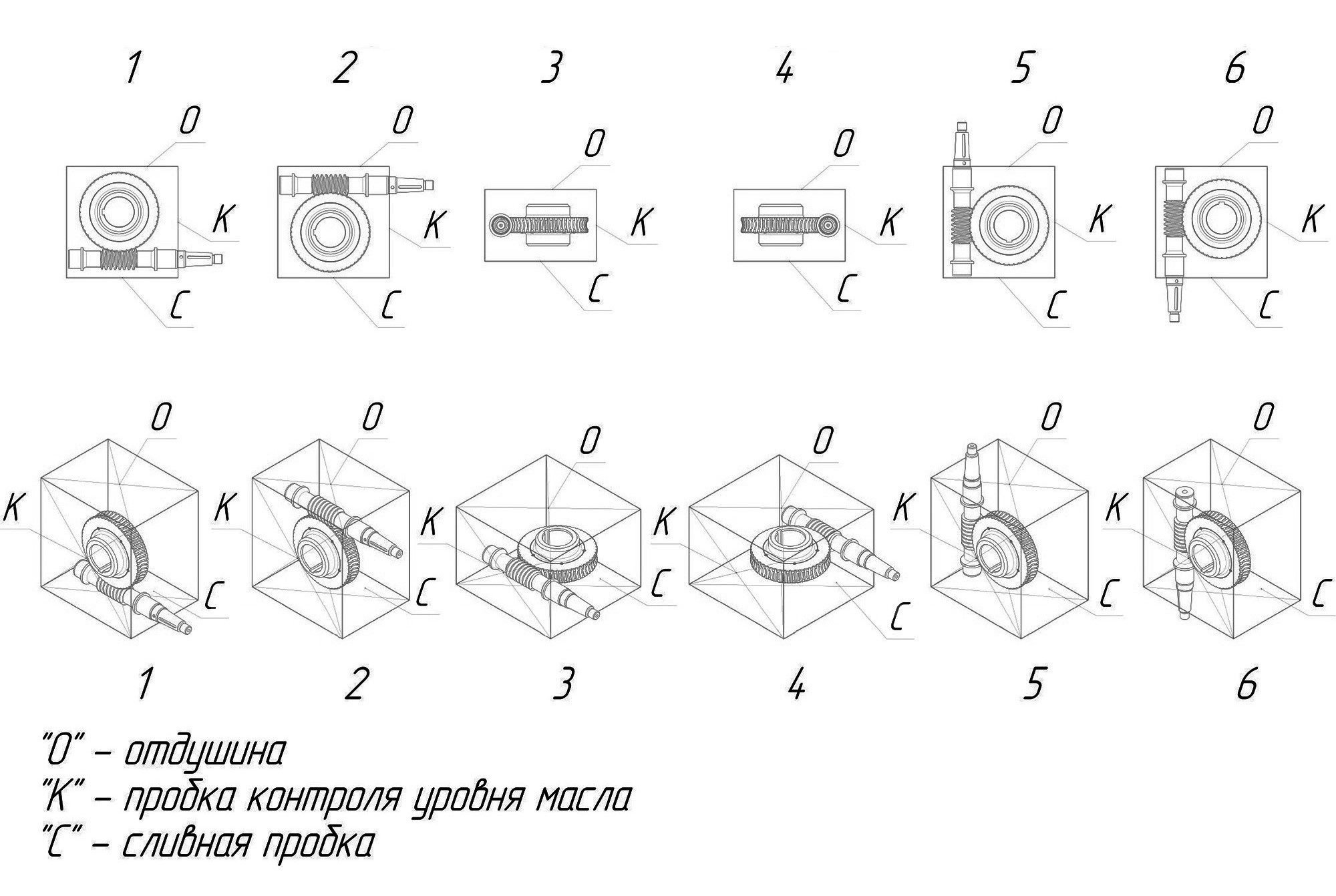

Варианты расположения редукторов Ч-160 (1Ч-160)

ДОСТАВКА РЕДУКТОРА

Заказ может быть доставлен в любой регион России. Доставка осуществляется транспортной компанией «Деловые Линии», либо перевозчиком, выбранным заказчиком. До терминала транспортной компании, находящейся в г. Воронеж, товар доставляется бесплатно.

КАК ЗАКАЗАТЬ РЕДУКТОР Ч-160 (1Ч-160)

Купить редуктор, а также получить более детальную информацию, Вы можете, позвонив по телефону 8-800-201-61-55 (бесплатно по РФ) или отправив запрос на почту zakaz@reductor36.ru. Наши специалисты помогут Вам в подборе любого редуктора с характеристиками, соответствующими Вашим техническим условиям.
