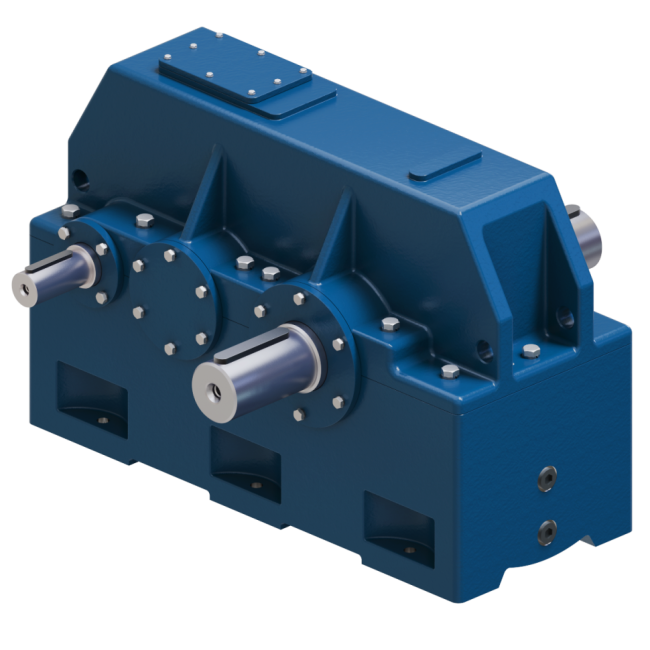

РЕДУКТОР Ц2У-355

ОСНОВНЫЕ ПАРАМЕТРЫ РЕДУКТОРА Ц2У-355Н

Тип передачи - Цилиндрический
Количество ступеней передачи - Двухступенчатый
Номинальные передаточные отношения - 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50
Межосевое расстояние, мм - 355
Номинальный крутящий момент (максимальный), Н*м - 14000
Масса (чугун), кг - 700
Ориентировочный объем масла, л - 60
Производство: Россия, ООО ТПЦ «ТЕХИНДУСТРИЯ»
Соответствие стандартам: производство по ТУ, климатическое исполнение по ГОСТ 15150-69

УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРОВ

• предварительная заливка масла требуемого объема;
• строгое соблюдение соосности и параллельности соединяемых валов;
• нагрузка постоянная и переменная, одного направления и реверсивная;
• работа постоянная или с периодическими остановками;
• вращение валов в любую сторону;
• частота вращения входного вала не должна превышать 1500 об/мин;
• атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
• климатические исполнения У, Т (для категории размещения 1…3) и климатические исполнения УХЛ и О (для категорий размещения 4) по ГОСТ 15150-69.

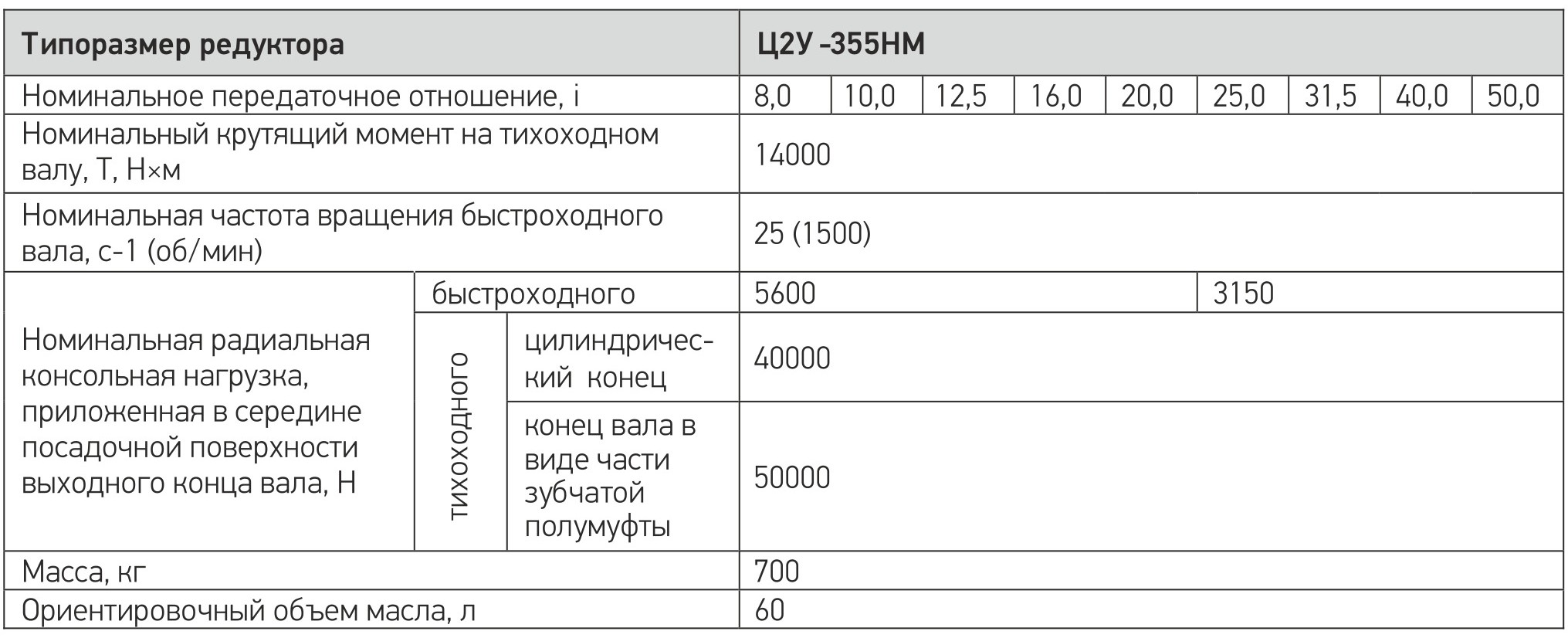

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕДУКТОРА Ц2У-355Н

Примечание:
 Технические характеристики редукторов при нереверсивном режиме работы приведены в таблицах.
 При реверсивном режиме работы и в случае применения редукторов в механизмах повышенной ответственности крутящий момент на тихоходном валу должен быть понижен на 25%.
 При эксплуатации редукторов в повторно-кратковременном режиме работы без остановок свыше 30 минут режим считать непрерывным.
 Крутящий момент на тихоходном валу в повторно-кратковременном режиме работы должен быть понижен при числе пусков «а» в час соответственно: 4< а< 30 - на 16%;30 < а < 120 - на 20%; 120 < а < 240 - на 30%.
 Редукторы допускают кратковременные перегрузки, в два раза превышающие указанные в таблицах и возникающие во время пусков и остановок двигателя, если число циклов нагружения быстроходного вала за время действия этих перегрузок не превысит 5х104 в течение всего срока службы редуктора. Допускаемая частота циклов в единицу времени должна составлять не более двух в час при непрерывном режиме работы.
 Для двухконцевых исполнений валов значения допускаемых радиальных консольных нагрузок должны быть снижены на 50%.
 Допускаемое отклонение передаточного отношения редуктора 4 %.

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ РЕДУКТОРА Ц2У-355Н

Пример: Ц2У-355Н-50-12-К/Ц-У3, где:

• Ц2У - тип редуктора (цилиндрический двухступенчатый);
• 355 - межосевое расстояние второй ступени, мм;
• Н - зацепление Новикова;
• 50 - передаточное число;
• 12 - вариант сборки;
• К - вариант исполнения конца быстроходного вала;
• Ц - вариант исполнения конца тихоходного вала;
• У3 - климатическое исполнение и категория размещения.

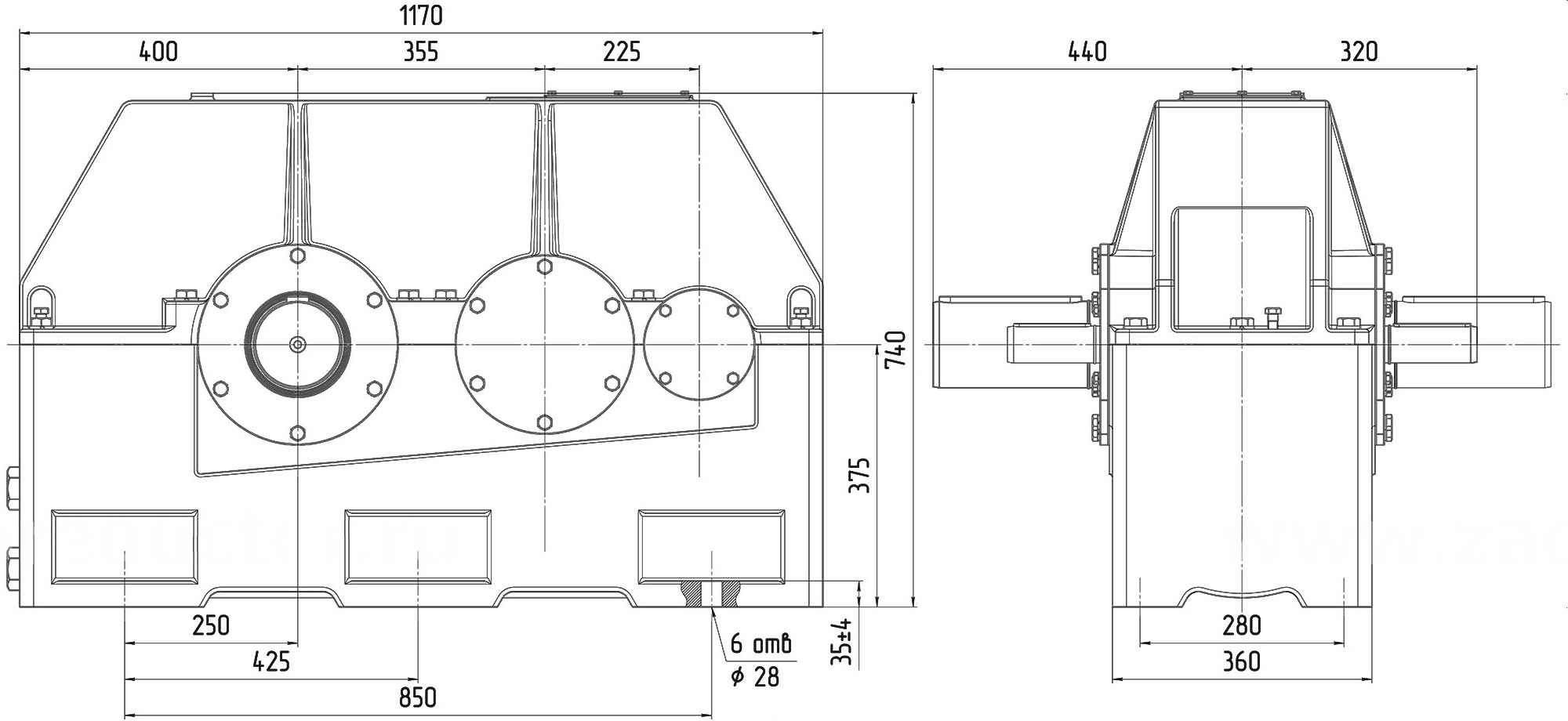

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ РЕДУКТОРА Ц2У-355Н

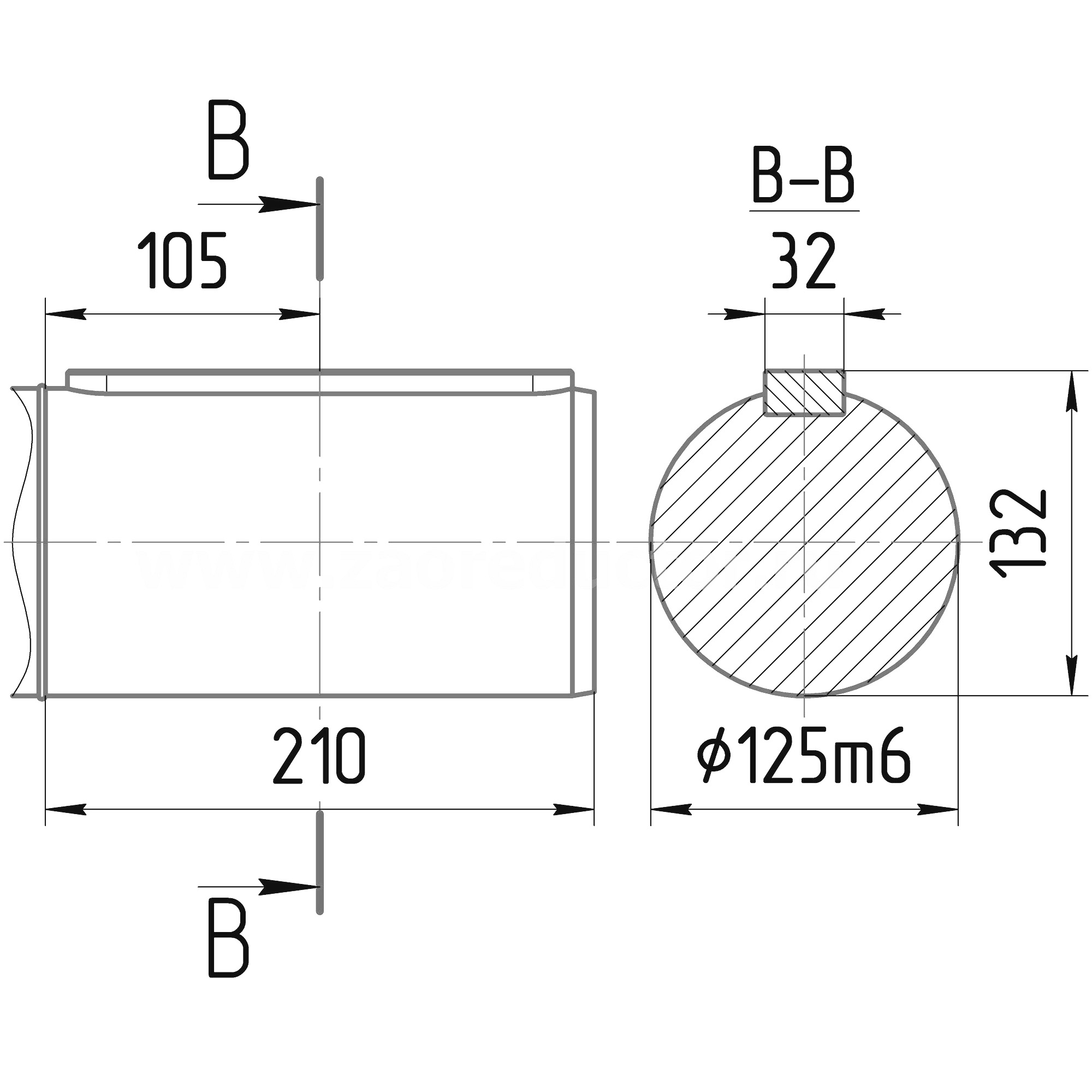

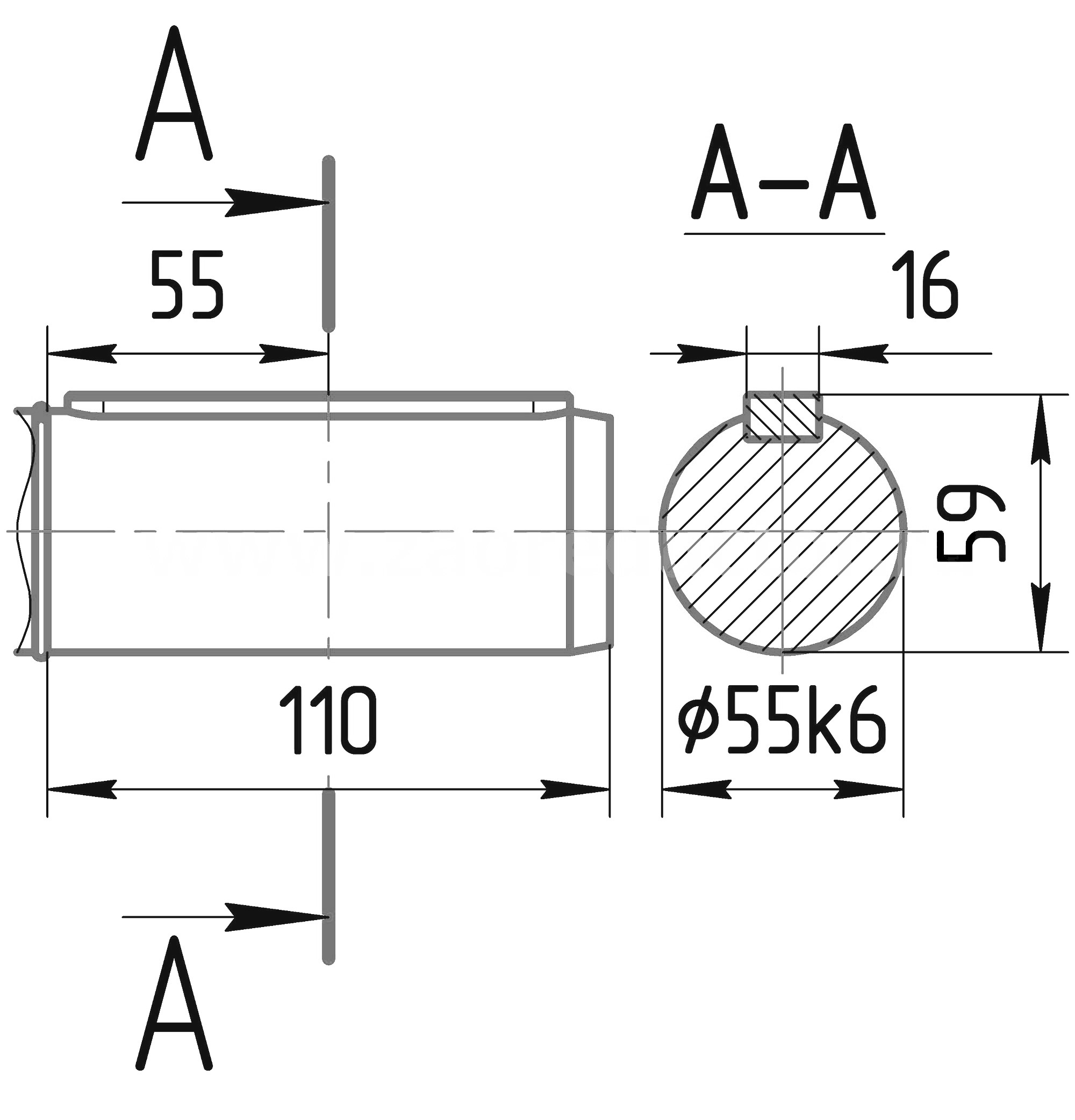

РАЗМЕРЫ ЦИЛИНДРИЧЕСКИХ КОНЦОВ ВАЛОВ

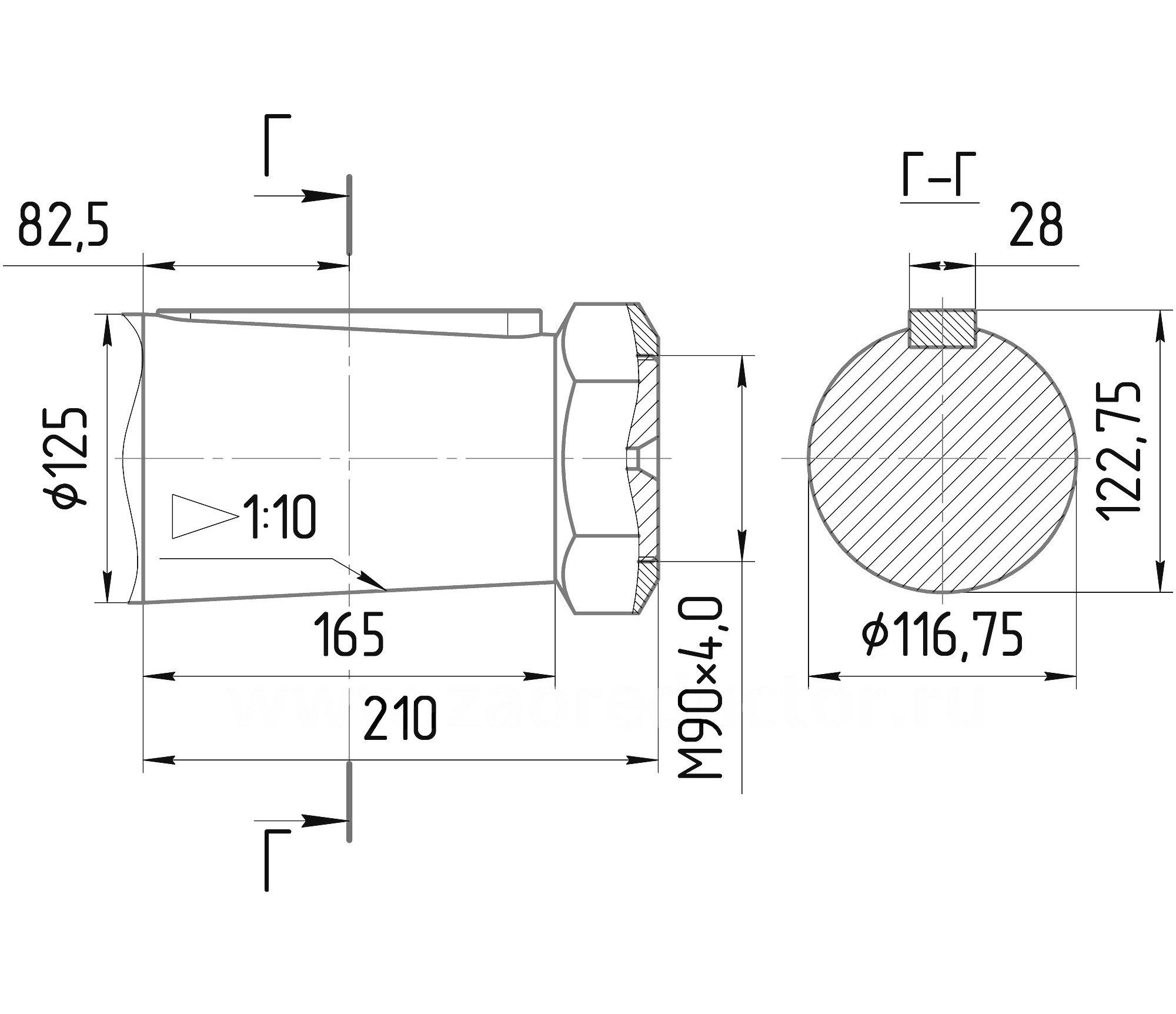

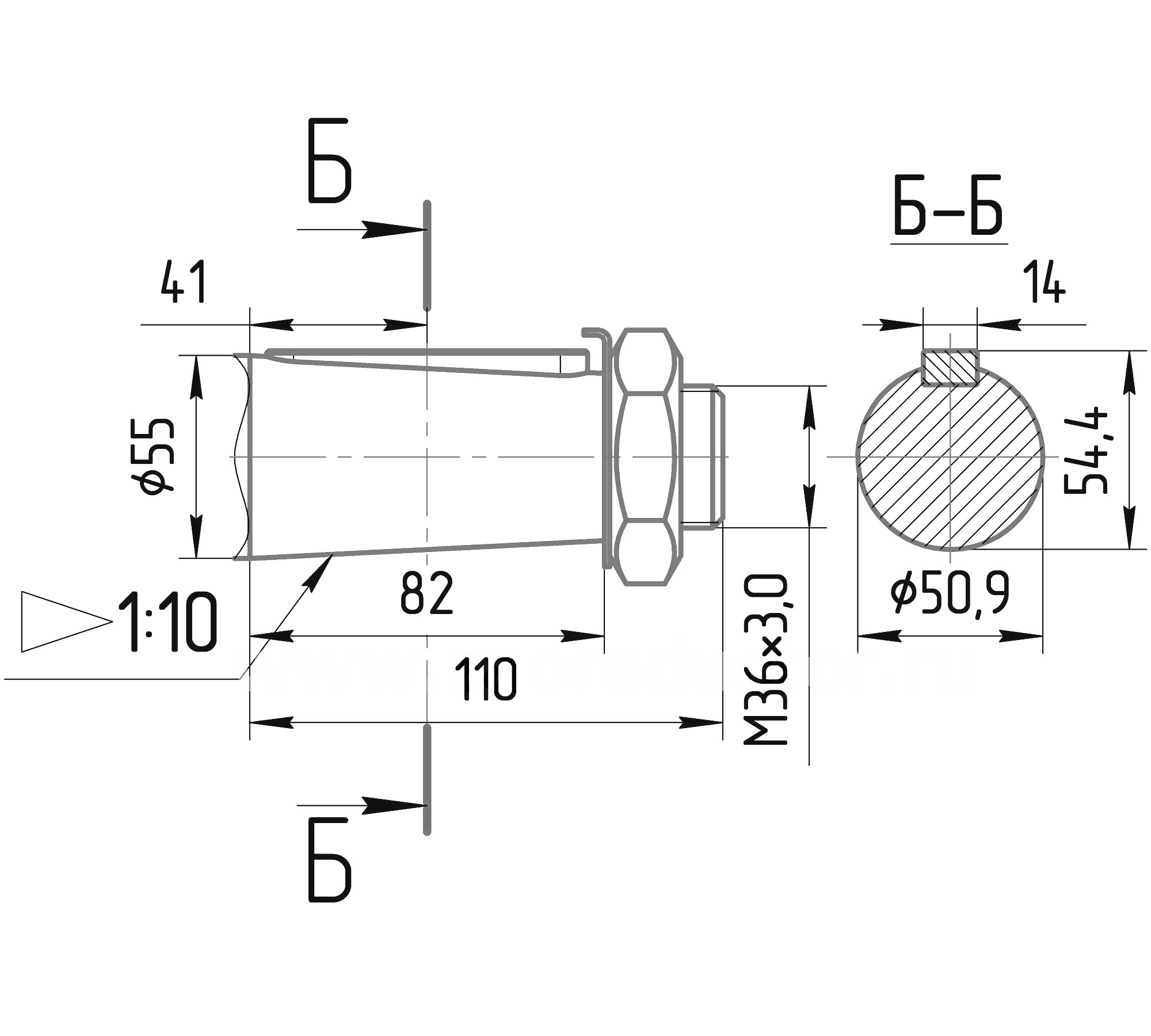

РАЗМЕРЫ КОНИЧЕСКИХ КОНЦОВ ВАЛОВ

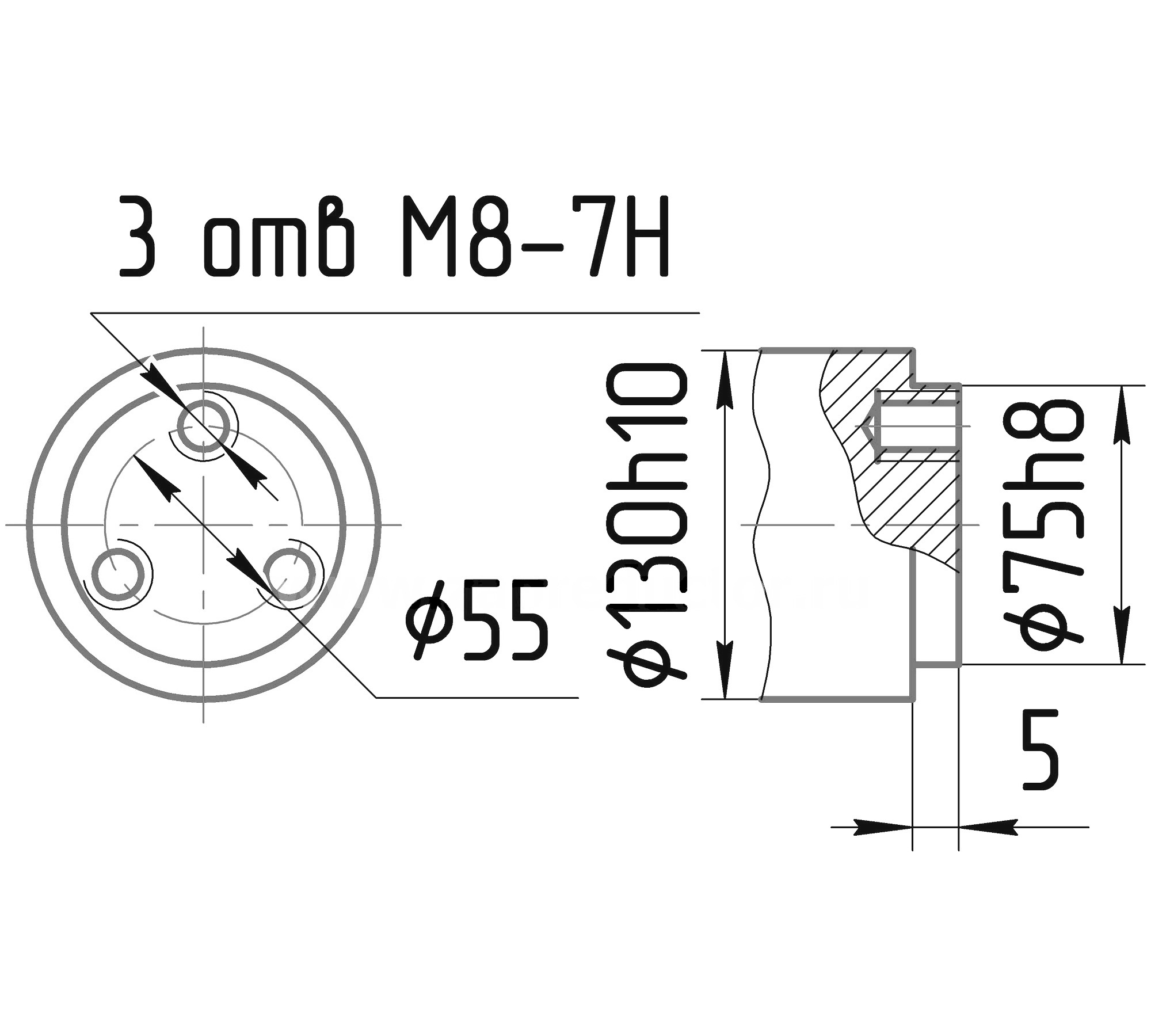

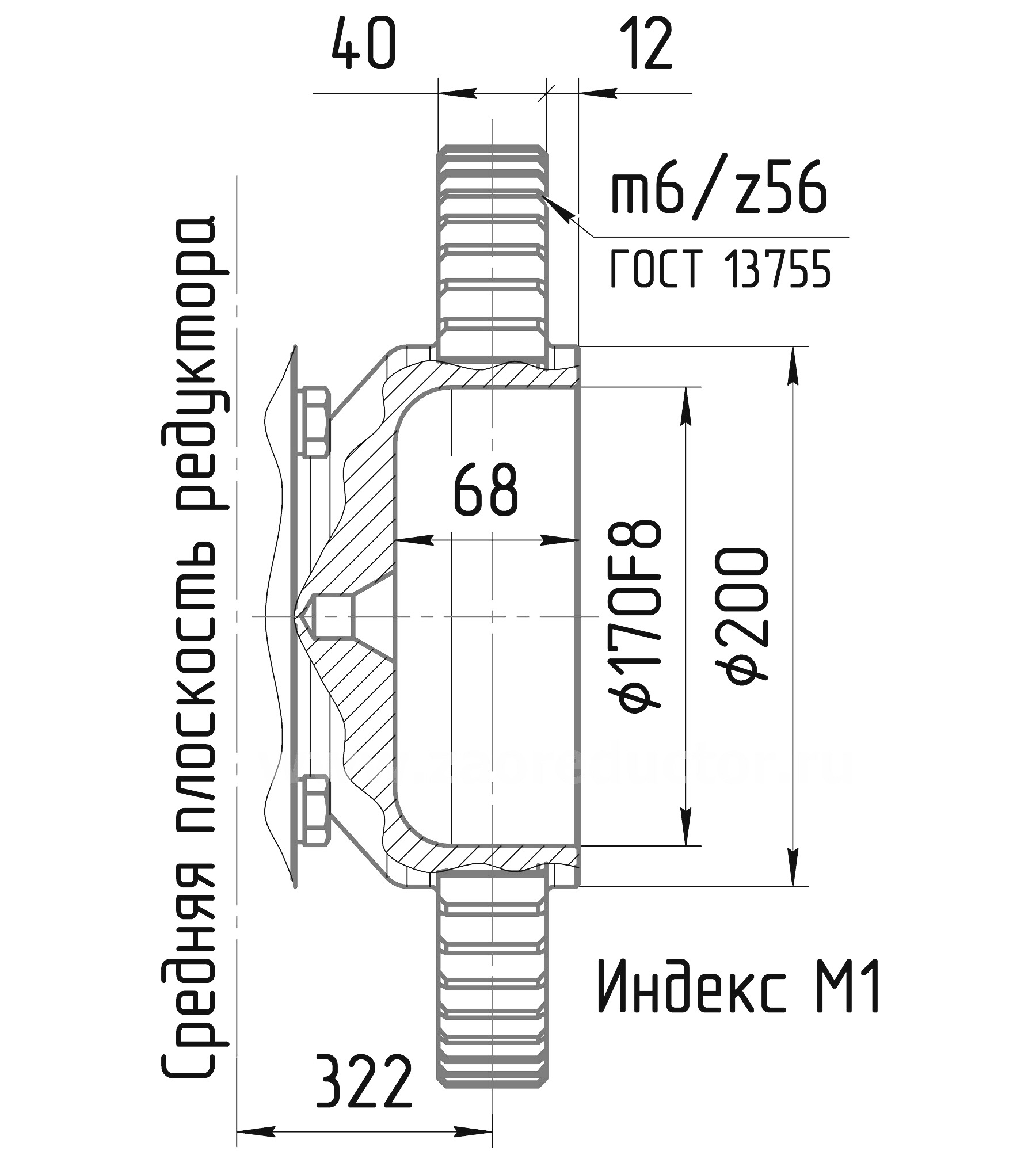

РАЗМЕРЫ КОНЦА ТИХОХОДНОГО ВАЛА В ВИДЕ ЗУБЧАТОЙ ПОЛУМУФТЫ	РАЗМЕРЫ КОНЦА ТИХОХОДНОГО ВАЛА ДЛЯ ПРИСОЕДИНЕНИЯ ПРИБОРОВ И АВТОМАТИКИ

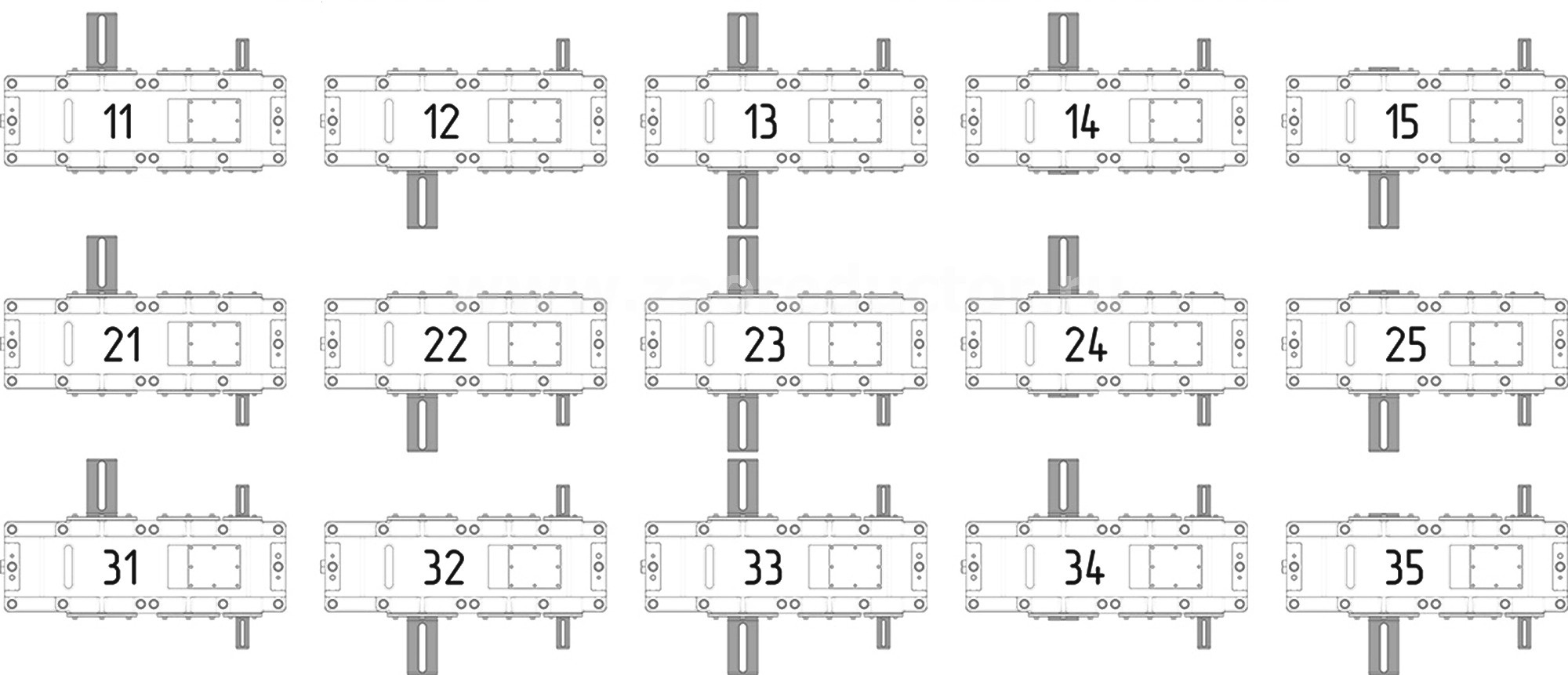

ВАРИАНТЫ СБОРКИ РЕДУКТОРА Ц2У-355Н

МАТЕРИАЛЫ И ИСПОЛНЕНИЕ

Зубчатые колеса редуктора 1Ц2У-355Н изготавливаются из конструкционной легированной стали марки 18ХГТ или 25ХГТ с последующей цементацией и закалкой до твердости 58–63 HRC на рабочих поверхностях зубьев. Особенностью данного редуктора является применение зацепления Новикова – передовой технологии с точечным контактом зубьев вместо линейного, что обеспечивает увеличенную нагрузочную способность на 40-60% по сравнению с обычными эвольвентными передачами и повышенную износостойкость. Валы редуктора выполнены из стали 40Х с усиленной термической обработкой и дополнительным контролем качества для повышения прочности посадочных мест под подшипники и шпоночные соединения. Корпус редуктора изготавливается исключительно из высокопрочного чугуна СЧ20 для обеспечения максимальной жесткости конструкции и эффективного гашения вибраций при экстремальных нагрузках. Редуктор поддерживает как цилиндрическое, так и коническое исполнение валов, позволяя выбрать оптимальный вариант для конкретного приложения и способа соединения с приводом.

ПРЕИМУЩЕСТВА РЕДУКТОРА Ц2У-355Н

• Зацепление Новикова: Уникальная передача с точечным контактом зубьев обеспечивает на 40-60% большую нагрузочную способность по сравнению с обычными эвольвентными передачами при тех же габаритах.
• Высокий КПД (96%): Эффективное преобразование механической энергии с минимальными потерями даже при экстремально высоких нагрузках.
• Сверхвысокий крутящий момент: Номинальный момент 14000 Нм при непрерывной работе позволяет использовать редуктор в самых тяжелых условиях эксплуатации.
• Увеличенный ресурс работы: Зацепление Новикова обеспечивает повышенную износостойкость и долговечность зубчатых колес, что особенно важно при работе с абразивными материалами и ударными нагрузками.
• Максимально усиленная конструкция: Двухступенчатая передача с качественными закаленными зубчатыми колесами из легированной стали и массивный чугунный корпус весом 700 кг обеспечивают стабильную работу в течение десятилетий эксплуатации.
• Расширенный диапазон передаточных чисел: Передаточные числа от 8 до 50 позволяют подобрать редуктор под практически любое сверхтяжелое промышленное приложение с различными требованиями к скорости и крутящему моменту.
• Ремонтопригодность: Классическая конструкция и распространение редукторов серии Ц2У означает наличие запасных частей и возможность ремонта специализированными сервисами.
• Работа в реверсивном режиме: Возможность работы с переменным направлением вращения вала расширяет область применения редуктора в технологических процессах.
• Работа в круглосуточном режиме: Редуктор способен работать непрерывно в течение 24 часов на протяжении многих лет при условии надлежащего обслуживания и смазки.
• Максимальная нагрузочная способность валов: Допустимая радиальная нагрузка на выходном валу до 40000 Н позволяет устанавливать крупные шкивы, звездочки и другие элементы передачи без риска повреждения вала.
• Широчайший диапазон мощностей: Редуктор совместим с электродвигателями мощностью от 23,5 до 157 кВт, что позволяет подобрать оптимальную конфигурацию для любого применения высокой мощности.

КАК ВЫБРАТЬ РЕДУКТОР Ц2У-315Н?

При выборе редуктора Ц2У-315Н необходимо учитывать следующие параметры:

1. Требуемое передаточное число: Рассчитывается как отношение частоты вращения входного вала к требуемой частоте на выходе. Для редукторов Ц2У-355Н доступны значения: 8, 10, 12.5, 16, 20, 25, 31.5, 40, 50.
2. Расчет крутящего момента: Определите требуемый крутящий момент на выходном валу с учетом нагрузки механизма и коэффициента запаса (обычно 1,25–1,5). Убедитесь, что он не превышает номинальное значение 14000 Нм при непрерывной работе.
3. Режим работы: Номинальный крутящий момент 14000 Нм рассчитан для непрерывного режима (ПВ=100%). Для переменных режимов необходимо производить поправочные расчеты в зависимости от продолжительности включения.
4. Консольная нагрузка: При установке на выходной вал шкивов, звездочек или муфт проверьте, чтобы радиальная нагрузка не превышала допустимые 40000 Н при приложении нагрузки в середине посадочной части вала.
5. Мощность электродвигателя: Расчетная мощность электродвигателя для редуктора Ц2У-355Н составляет от 23,5 до 157 кВт в зависимости от передаточного числа и режима работы. Термическая мощность редуктора ограничена 80 кВт.
6. Форма валов: Цилиндрические валы для стандартного соединения с муфтами или конические валы для прямого соединения с валом двигателя.
7. Климатическое исполнение: У3 (умеренный климат) подходит для большинства промышленных приложений в России. Для особых условий доступны исполнения У2 и Т2.
8. Условия эксплуатации: Учитывайте температуру окружающей среды (от -40°C до +50°C), наличие пыли, влажности, вибраций, ударных нагрузок и других факторов.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ РЕДУКТОРОВ Ц2У-355Н

Редукторы Ц2У-355Н требуют регулярного обслуживания при условии соблюдения рекомендаций производителя: Регулярные операции обслуживания:

• Проверка уровня масла в редукторе через контрольное стекло или щуп (еженедельно или каждые 50-100 часов работы при экстремальных нагрузках).
• Первая замена масла проводится через 50-100 часов работы (период обкатки). Это критически важно для зацепления Новикова.
• Последующие замены масла выполняются каждые 2000-3000 часов работы или ежегодно, в зависимости от условий эксплуатации. При работе в экстремально тяжелых условиях (высокая запыленность, ударные нагрузки, высокие температуры) замена проводится чаще – каждые 1500-2000 часов.
• Визуальная проверка на наличие протеканий масла через уплотнения валов и разъемы корпуса.
• Проверка температуры корпуса редуктора в процессе работы (не должна превышать 80°C). При высоких нагрузках рекомендуется установка термодатчиков.
• Проверка затяжки крепления редуктора к основанию и состояния фундаментных болтов (критически важно при вибрационных и ударных нагрузках).
• Проверка чистоты сапуна (вентиляционной отдушины) для предотвращения повышения давления внутри корпуса.
• Контроль состояния муфт и соединительных элементов привода.
• Проверка состояния подшипников по уровню вибрации и температуре с использованием вибродиагностики.
• Анализ качества масла (рекомендуется проводить лабораторный анализ каждые 6-12 месяцев для выявления продуктов износа).
• Контроль бокового зазора в зацеплении Новикова (проверяется специалистами при плановых ремонтах).

Признаки неисправности:

• Необычные звуки (скрежет, стук, гул) или повышенная вибрация при работе редуктора.
• Протечка масла из-под крышки или через уплотнения валов.
• Повышение температуры корпуса выше допустимых значений (более 80°C).
• Снижение КПД (двигатель работает с повышенной нагрузкой, потребляет больше электроэнергии).
• Заклинивание или затрудненное вращение выходного вала.
• Появление металлической стружки в масле при сливе.
• Потемнение или изменение консистенции масла (признак перегрева или загрязнения).
• Повышение уровня вибрации, измеряемое вибродатчиками.
• Увеличение бокового зазора в зацеплении (признак износа зубьев).

ДОСТАВКА РЕДУКТОРА

Заказ может быть доставлен в любой регион России. Доставка осуществляется транспортной компанией «Деловые Линии», либо перевозчиком, выбранным заказчиком. До терминала транспортной компании, находящейся в г. Воронеж, товар доставляется бесплатно.

КАК ЗАКАЗАТЬ РЕДУКТОР Ц2У-355Н?

ТПЦ «Техиндустрия» предлагает цилиндрические двухступенчатые горизонтальные редукторы серии Ц2У напрямую от производителя.

Купить редуктор Ц2У-355Н, а также получить более детальную информацию, Вы можете, позвонив по телефону 8-800-201-61-55 (бесплатно по РФ) или отправив запрос на почту zakaz@reductor36.ru. Наши специалисты помогут Вам в подборе любого редуктора с характеристиками, соответствующими Вашим техническим условиям.

Для получения данных по текущему уровню цен обращайтесь на предприятие в отдел продаж.
