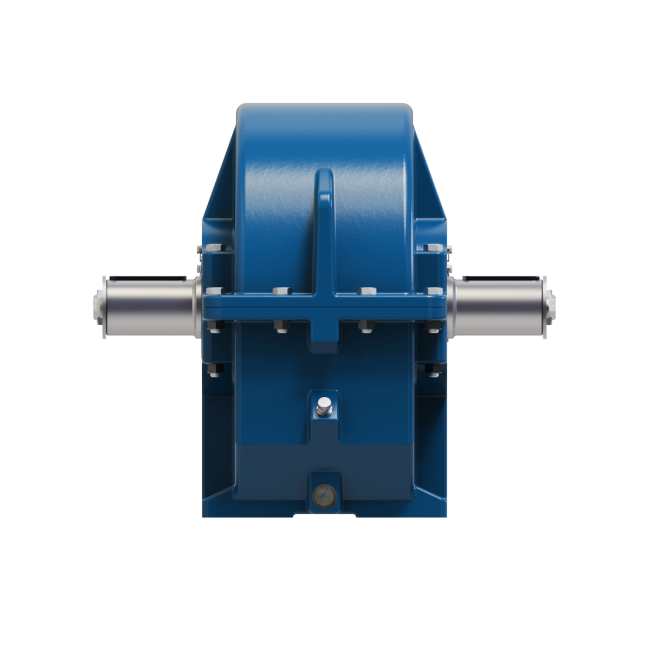

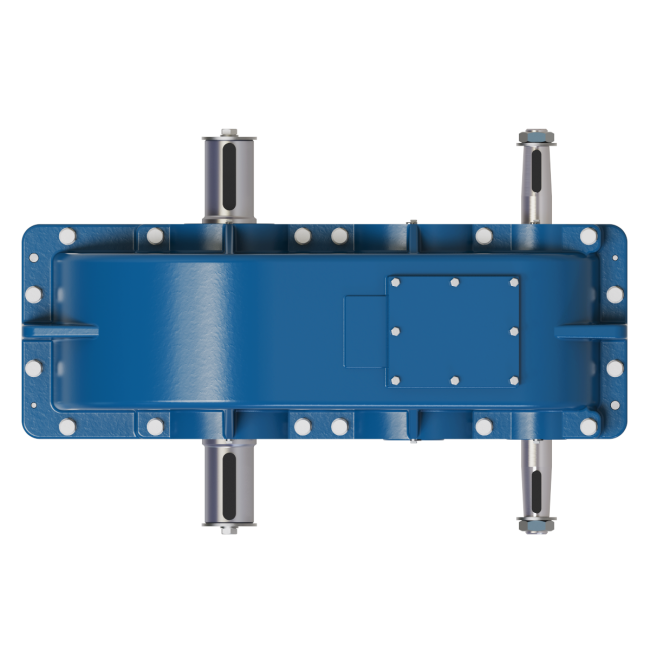

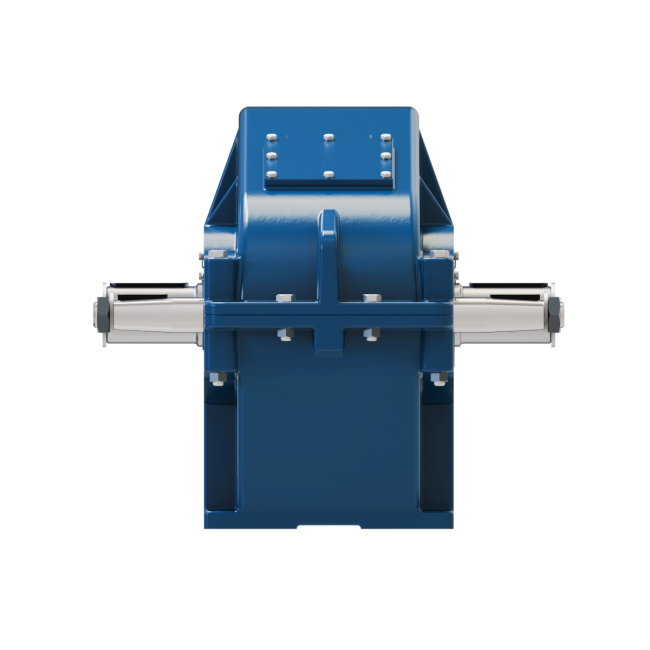

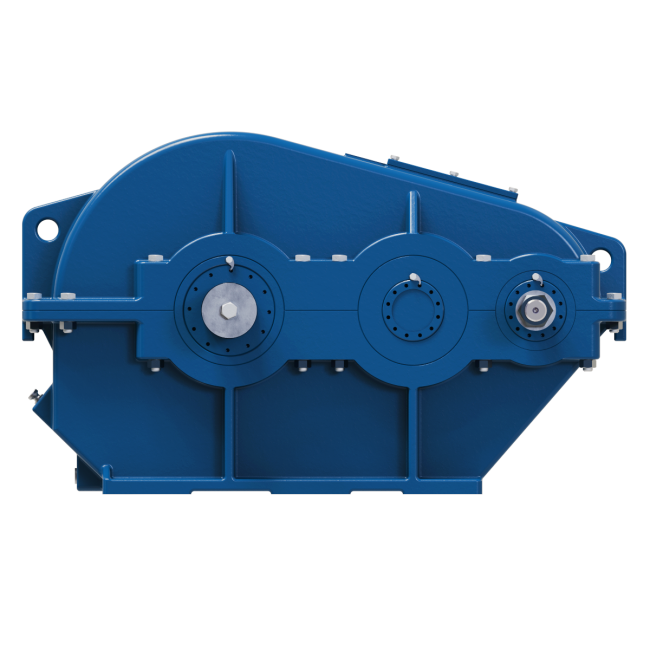

РЕДУКТОР РМ-500

0
В избранное
Артикул: SZPM3113
Передаточное отношение:
8 10 12,5 16 20 25 31,5 40 50
Вариант сборки:
11 12 13 14 15 16 21 22 23 24 25 26 31 32 33 34 35 36
115 000
Купить
Редукторы цилиндрические двухступенчатые горизонтальные общемашиностроительного применения типов РМ-500 предназначены для увеличения крутящего момента и уменьшения частоты вращения. От выбранного типа редуктора будет зависеть специфика режима работы, передаточное число и показатели номинального крутящего момента. Различие, приходящееся на типы габаритных и присоединительных размеров, соответственно влияет на массу редуктора.
  • Технические характеристики

Технические характеристики редуктора

Тип передачи - Цилиндрический
Количество ступеней передачи - Двухступенчатый
Номинальные передаточные отношения - 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50
Расположение осей - Параллельное
Номинальный крутящий момент, Н*м - 2097
Масса, кг – 390
Номинальная радиальная нагрузка на входном валу, Н - 3000
Номинальная радиальная нагрузка на выходном валу, Н – 17000
Номинальная радиальная нагрузка на выходном валу в виде зубчатой муфты, Н - 16450
КПД, % - 98

Условия применения редукторов

• нагрузка постоянная и переменная, одного направления и реверсивная;
• работа постоянная или с периодическими остановками;
• вращение валов в любую сторону;
• частота вращения входного вала не должна превышать 1500 об/мин;
• атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
• климатические исполнения У, Т (для категории размещения 1…3) и климатические исполнения УХЛ и О (для категорий размещения 4) по ГОСТ 15150-69.

Условные обозначения

Пример: РМ-500-40-12-КЦ-У3, где:

• РМ - тип редуктора;
• 500 - межосевое расстояние второй ступени, мм;
• 40 - номинальное передаточное число;
• 12 - вариант сборки;
• КЦ - вариант исполнения валов;
• У3 - климатическое исполнение и категория размещения.

Габаритные и присоединительные размеры РМ-500


Входной конический вал Выходной цилиндрический вал

Примечания для производства РМ-500:

• возможно изготовление любых концов валов и сборок под индивидуальный заказ;
• при реверсивном режиме работы, и в случае применения редуктора в механизмах повышенной ответственности, крутящий момент на выходном валу должен быть понижен на 25%;
• допускаемая радиальная нагрузка на входных и выходных валах, в сборках с двуконцевым исполнением валов, должна быть уменьшена в два раза;
• при применении редуктора с концом тихоходного вала, в виде части зубчатой муфты, допустимые консольные нагрузки могут быть повышены на 20%;
• при эксплуатации редукторов в повторно-кратковременном режиме работы, без остановок свыше 30 минут, режим считать непрерывным.

Передаточное отношение8
Вариант сборки11
