- Технические характеристики
- ГОСТ 6368-82 - узкоколейные рельсы
Технические характеристики рельс Р-24 и Р-18
Рельсы Р-24 и Р-18 используют для укладки и ремонта узкоколейной железной дороги. Но основная область применения - это шахтные подземные пути, вагонеточные пути, технологические линии производств, пути мостовых кранов и опорных кран-балок. Также тип рельса Р-24 может служить для замены изношенных крановых рельсов КР-50 и полнотелых квадратов 50х50 ст3 СП, которые уже не производятся. По области применения рельсы Р-18 и Р-24 делятся на внешние, которые соединяют сырьевые базы различных промышленных предприятий, склады и пристани, железнодорожные узлы и прочее, и на внутренние, которые прокладывают на площадях предприятия, завода, промышленных складов.
Размеры и технические параметры рельса Р-18 и Р-24 должны соответствовать расчетным значениям, представленным в таблице 1.
Таблица 1 - Расчетные значения размеров рельса Р-24 и Р-18
| Тип | Площадь поперечного сечения, см² | Расстояние от верха головки до центра тяжести, см | Момент сопротивления, см³ | Масса, кг | ||
| по верху головки | по низу подошвы | по боковой грани | ||||
| Р18 | 22,88 | 4,69 | 50,81 | 55,36 | 10,17 | 17,91 |
| Р24 | 31,79 | 5,47 | 91,02 | 93,39 | 18,72 | 24,90 |
Величина массы зависит от плотности стали. В таблице приведен расчет для ρ=7830 кг/см³.
Рисунок 1 – Поперечное сечение и размеры рельса Р-18
Рисунок 2 – Поперечное сечение и размеры рельса Р-24
При производстве рельс допускаются отклонения от размеров, которые регламентируются ГОСТ 5876-82 и приведены в таблице 2.
Таблица 2 - Предельные отклонения размеров.
| Типы рельс | Предельные отклонения по (мм) | ||||||
| высоте рельса | ширине подошвы | толщине шейки | ширине головки | высоте шейки | размерам отверстий | расстоянию от центра отверстия | |
| P18 | +0,3 | ±2,0 | +0,3 | +0,3 | +0,3 | ±1,0 | ±1,0 |
| P24 | -1,0 | ±2,0 | -1,0 | -1,0 | -0,5 | ±1,0 | ±1,0 |
Рельсы Р-18 и Р-24 выпускаются длиной 8 м (мерная), 3..12 м (немерная), а так же 7,87 м (укороченные мерные для кривых). Предельные отклонения длины рельсов с фрезерованными торцами не должны превышать 6 мм, а без фрезеровки допускается ±20 мм (по согласованию между потребителем и производителем).

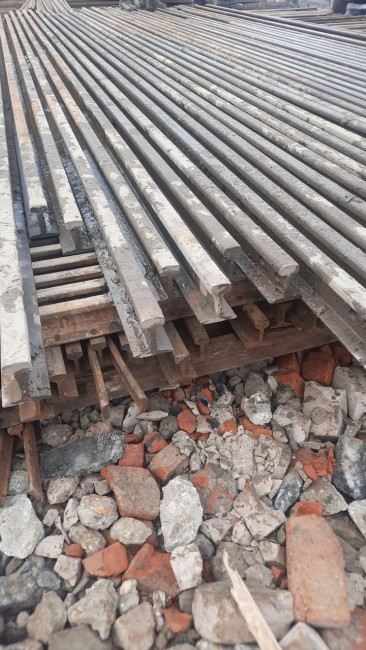

Рельсы БУ марка Р-18 и Р-24
Предлагаем:
Рельсы Р18 (б/у) - износ 1-2 мм L = 8м,
Рельсы Р24 (б/у) - износ 2-3 мм L = 8м.
В наличии на складе 7000 тн
Рельсы Р18, Р24 отзывы
About this product reviews yet. Be the first!
ГОСТ 6368-82
Группа В42
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
РЕЛЬСЫ ЖЕЛЕЗНОДОРОЖНЫЕ УЗКОЙ КОЛЕИ ТИПОВ Р8, Р11, Р18 И Р24
Конструкция и размеры
Type R8, R11, R18 and R24 narrow-gauge railway rails.
Design and dimensions
ОКП 09 2300 Срок действия с 01.01.84 до 01.01.94*
________________
* Ограничение срока действия снято
по протоколу N 3-93 Межгосударственного Совета
по стандартизации, метрологии и сертификации.
(ИУС N 5-6 1993 г.).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерствами черной металлургии СССР
РАЗРАБОТЧИКИ
Н.М.Воронцов, И.С.Гринь, Л.Ф.Кузнецов, Л.Д.Дрозд, Л.И.Иванисенко, Л.В.Климова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 07.09.82 N 3527
3. Срок проверки - 1992 г.
4. ВЗАМЕН ГОСТ 6368-52
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
|
Обозначение НТД, на который дана ссылка | Номер пункта |
ГОСТ 5876-82 |
11 |
6. Переиздание (январь 1993 г.) с Изменением N 1, утвержденным в мае 1988 г. (ИУС 8-88)
7. Срок действия продлен до 01.01.94 (Постановление Госстандарта СССР от 20.05.88 N 1415)
1. Настоящий стандарт распространяется на рельсы типов Р8, Р11, Р18 и Р24 (далее - рельсы), предназначенные для укладки на железных дорогах узкой колеи.
2. Размеры поперечного сечения рельсов, а также расположение и размеры отверстий для болтов должны соответствовать указанным на черт.1-4.
Тип Р8
Черт.1
Тип Р11
Черт.2
Тип Р18
Черт.3
Тип Р24
Черт.4
Расчетные значения, площадь поперечного сечения рельсов, масса и распределение металла по сечению профиля указаны в приложениях 1 и 2.
3. Предельные отклонения размеров рельсов должны соответствовать указанным в табл.1.
Таблица 1
мм
|
|
|
|
|
|
|
|
| Предельные отклонения | ||||||
Типы рельсов | по высоте рельса | по ширине головки | по толщине шейки | по ширине подошвы | по высоте шейки | по размерам отверстий для болтов, по расстоянию от центра каждого отверстия до торца рельса | по расстоянию от центра отверстия до верхней грани головки или нижней грани подошвы |
Р8 | +0,3 | + 0,3 | +0,3 |
|
|
|
|
Р11 | -1,0 | -1,0 | -1,0 | ±2,0 | Не регламен- тируются | ±1,0 | Нерегламентируются |
Р18 | +0,3 | +0,3 | +0,3 |
| +0,3 |
|
|
Р24 | -1,0 | -1,0 | -1,0 |
| -0,5 |
| ±1,0 |
Примечание. Размеры рельсов, на которые не указаны предельные отклонения, контролируют по калибрам в валках при их расточке.
4. Несимметричность поперечного сечения головки и подошвы рельсов типов Р18 и Р24 относительно вертикальной оси шейки не должна превышать полусуммы предельных отклонений размеров соответствующих элементов профиля.
5. В зависимости от назначения рельсы изготовляют:
- мерной длины;
- кратной мерной длины;
- мерной длины с остатком;
- укороченной мерной длины для кривых участков пути;
- немерной длины.
6. Длина рельсов должна быть указана в заказе в соответствии с табл.2.
Таблица 2
|
|
|
|
|
Типы рельсов | Длина, м | |||
| мерная
| немерная
| укороченная мерная для кривых | мерная с остатком
|
Р8, Р11 | 5, 6, 7 | От З до 7 | Не изготовляют | Остаток - рельсы немерной длины до 15% массы партии |
Р18, Р24 | 8 | От 3 до 12 | 7,87 | Не изготовляют |
Примечания:
1. По требованию потребителя допускается изготовление рельсов типов Р18 и Р24 мерной длины других размеров, не указанных в таблице.
2. Для предприятий лесной и угольной промышленности рельсы типов Р18 и Р24 должны быть мерной длины.
7. Предельные отклонения по длине рельсов мерной длины не должны превышать:
±6 мм - для рельсов с фрезерованными торцами;
±20 мм - для рельсов без фрезеровки торцев (по согласованию между изготовителем и потребителем);
Примечание. Для предприятий лесной промышленности рельсы типов Р18 и Р24 должны изготавливаться с предельными отклонениями по длине ±6 мм - с 01.01.91.
(Измененная редакция, Изм. N 1).
8. На обоих концах рельса выполняют по два отверстия для болтов.
По требованию потребителя рельсы могут быть изготовлены без отверстий для болтов на одном или обоих концах.
9. Высоту шейки рельсов типов Р18 и Р24 проверяют с помощью шаблона по наклонным поверхностям рельсовой пазухи.
10. При прошивке отверстий для болтов контроль размеров производят со стороны входа пуансона.
11. Технические требования к рельсам типов Р18 и Р24 - по ГОСТ 5876, к рельсам типов Р8 и Р11 - по согласованным между изготовителем и потребителем техническим условиям.
ПРИЛОЖЕНИЕ 1
Справочное
|
|
|
|
|
|
|
|
|
|
|
| Расчетные значения |
| ||||||
Типы рельсов | Площадь попе- речного сечения, см  | Расстояние от центра тяжести до верха головки, см | Расстоя- ние от центра тяжести до низа подошвы, см | Момент инерции отно- сительно горизон- тальной оси, см  | Момент инерции относи- тельно верти- кальной оси, см | Момент сопро- тивления по верху головки, см  | Момент сопро- тивления по низу подошвы, см | Момент сопро- тивления по боковой грани подошвы, см | Масса, кг |
Р8 | 10,76 | 3,61 | 2,89 | 60,21 | 9,88 | 16,66 | 20,86 | 3,66 | 8,42 |
Р11 | 14,28 | 4,09 | 3,96 | 126,60 | 17,06 | 30,93 | 31,99 | 5,17 | 11,18 |
Р18 | 22,88 | 4,69 | 4,31 | 238,44 | 40,68 | 50,81 | 55,36 | 10,17 | 17,91 |
Р24 | 31,79 | 5,47 | 5,33 | 497,80 | 86,10 | 91,02 | 93,39 | 18,72 | 24,90 |
Примечание. При вычислении массы приняты номинальные размеры поперечного сечения рельсов и плотность стали, равная 7830 кг/см
.
ПРИЛОЖЕНИЕ 2
Справочное
|
|
|
|
Типы рельсов | Распределение металла по сечению рельса, % от площади сечения | ||
| в головке | в шейке | в подошве |
Р8 | 34,17 | 25,08 | 40,75 |
Р11 | 42,92 | 23,30 | 33,78 |
Р18 | 43,86 | 18,98 | 37,16 |
Р24 | 44,47 | 21,24 | 34,29 |
Текст документа сверен по:
официальное издание
М.: Издательство стандартов, 1993
